## Kiến thức ô tô: cấu tạo động cơ ô tô - bắt đầu từ đây nhé!
Lật nắp capo lên là bạn sẽ thấy em động cơ nằm phía dưới, thường có những ký hiệu ngầu kiểu VVT-i hay DOHC gì đó.
Động cơ xăng hoạt động theo nguyên lý đốt cháy nhiên liệu (xăng á) để tạo ra năng lượng, rồi làm quay trục khuỷu và truyền động đến các bánh xe. Quá trình này diễn ra theo 4 chu kỳ chính mà bạn cần nằm lòng:
**Nạp:** Piston di chuyển xuống dưới, van nạp mở ra để hút hỗn hợp không khí và xăng vào xi lanh.
**Nén:** Piston di chuyển lên trên, cả van nạp và van xả đều đóng kín, nén hỗn hợp khí và xăng lại cho chặt.
**Nổ (Cháy):** Bugi đánh lửa, đốt cháy hỗn hợp khí và xăng đã nén. Vụ nổ tạo ra áp suất đẩy piston xuống dưới - đây là lúc tạo sức mạnh nhé!
**Xả:** Piston di chuyển lên trên, van xả mở ra để đẩy khí thải ra ngoài.
Chu kỳ này cứ lặp đi lặp lại liên tục, tạo ra sức mạnh cho xe. Sức mạnh này được truyền qua trục khuỷu, hộp số và cuối cùng là đến các bánh xe, giúp xe di chuyển được.

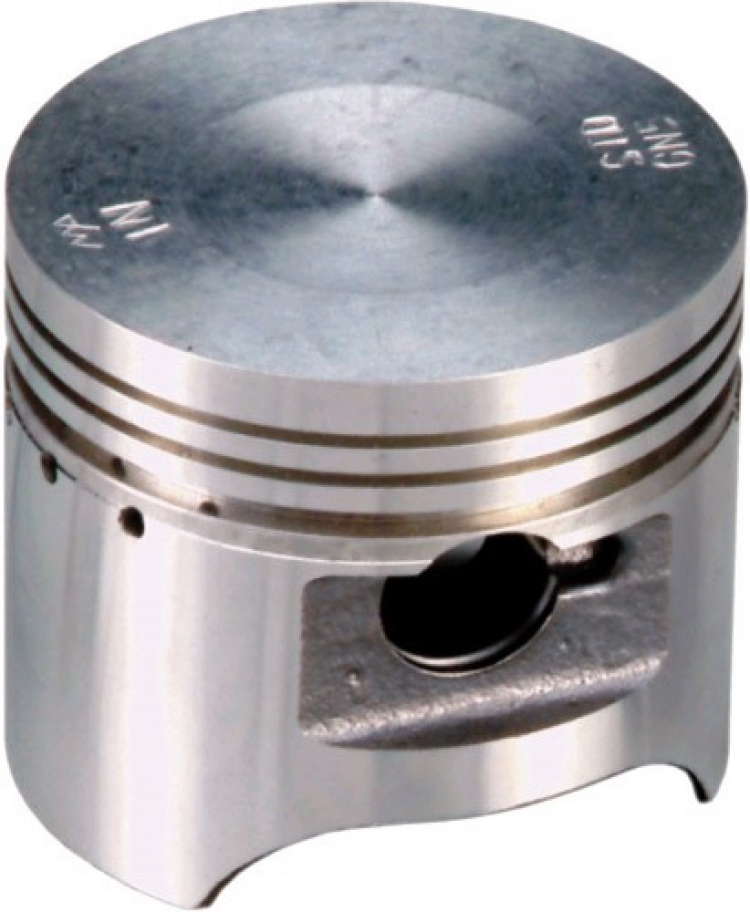

## Cấu tạo chi tiết của piston
Piston là một bộ phận siêu quan trọng trong động cơ, có nhiệm vụ nhận lực đẩy của khí cháy và truyền lực đó đến trục khuỷu thông qua thanh truyền. Để thực hiện được nhiệm vụ này, piston được thiết kế với các chi tiết chính sau:
**Đỉnh piston:** Đây là phần chịu áp lực trực tiếp từ khí cháy, có thể phẳng, lồi hoặc lõm tùy theo thiết kế động cơ.

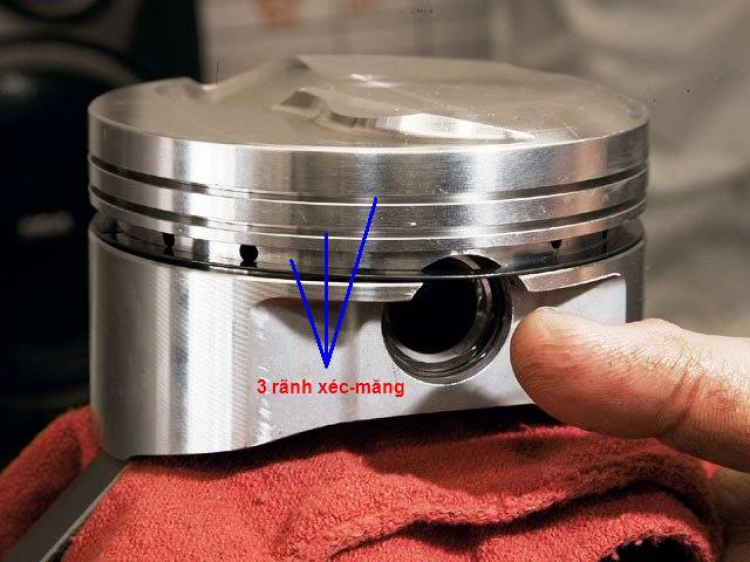

**Đầu piston:** Phần này chứa các rãnh để lắp xéc măng khí và xéc măng dầu. Xéc măng khí có tác dụng làm kín buồng đốt, ngăn khí cháy lọt xuống carter. Xéc măng dầu có tác dụng cạo sạch dầu bám trên thành xi lanh, tránh hao dầu.

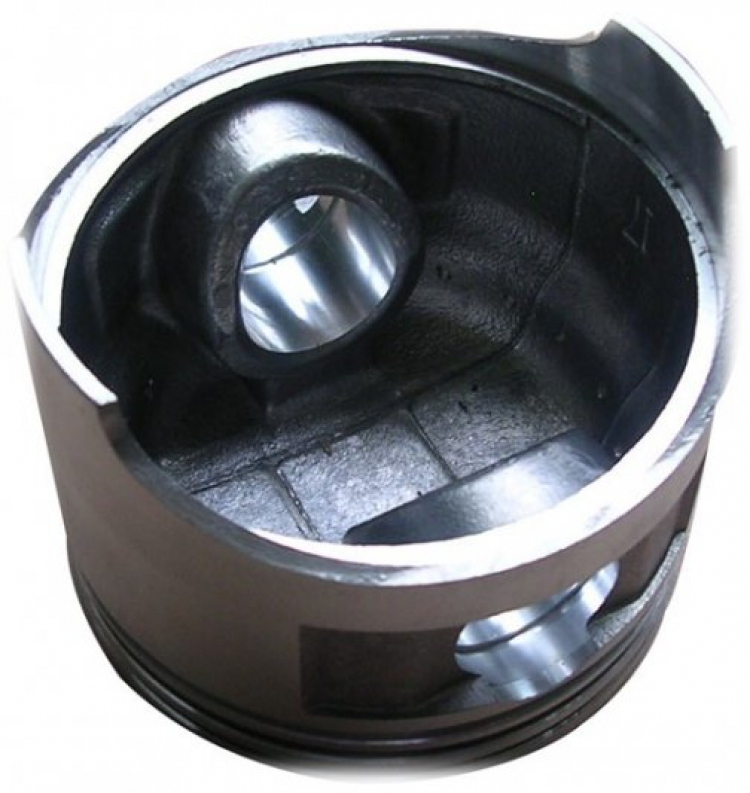

**Thân piston:** Đây là phần nối đỉnh piston với chốt piston. Thân piston có dạng hình trụ, được gia công chính xác để đảm bảo độ kín khít với xi lanh.
**Chốt piston:** Bộ phận này có dạng hình trụ rỗng, được lắp xuyên qua thân piston và thanh truyền, giúp piston có thể chuyển động lên xuống trong xi lanh một cách mượt mà.

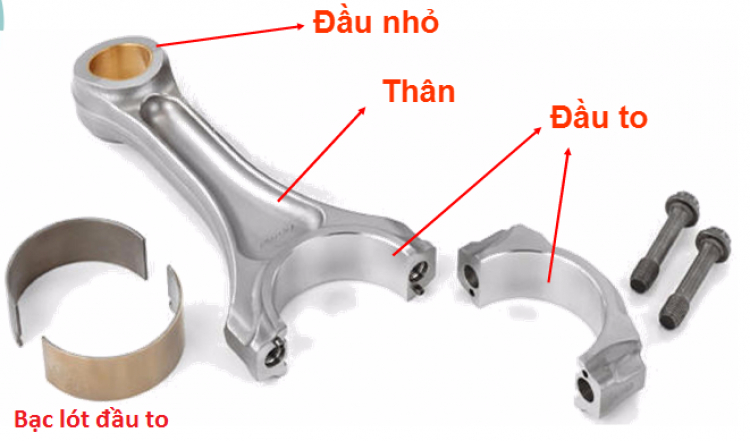

## Cấu tạo chi tiết của thanh truyền
Trong động cơ đốt trong, thanh truyền (còn gọi là tay biên) đóng vai trò quan trọng trong việc truyền lực từ piston đến trục khuỷu, giúp xe chuyển động. Nó giống như một cầu nối vậy, chịu trách nhiệm đưa sức mạnh từ buồng đốt đến bánh xe.
Thanh truyền được cấu tạo bởi 3 phần chính:
**Đầu nhỏ:** Đây là phần nhỏ hơn của thanh truyền, được thiết kế để kết nối với piston thông qua piston pin. Bên trong đầu nhỏ thường có bạc lót để giảm ma sát.
**Thân thanh truyền:** Nối liền đầu nhỏ và đầu to, thân thanh truyền có thể có dạng chữ I, chữ H hoặc chữ L. Nó thường được chế tạo bằng thép rèn hoặc gang cầu để chịu được lực lớn.
**Đầu to:** Đây là phần lớn hơn của thanh truyền, được thiết kế để kết nối với trục khuỷu. Giống như đầu nhỏ, đầu to cũng có bạc lót hoặc ổ bi để giảm ma sát. Ở một số loại thanh truyền, đầu to được chia làm hai nửa để dễ dàng lắp đặt hơn.

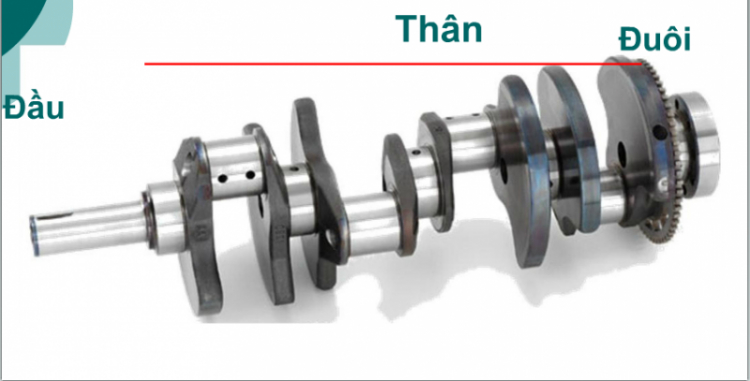

## Cấu tạo chi tiết của trục khuỷu
Trục khuỷu có hình dạng đặc biệt, giúp nó quay trơn tru và hiệu quả. Một bộ phận quan trọng của trục khuỷu là bánh đà, thường nằm ở phần đuôi.
**2 Chức năng của bánh đà:**
**Giúp trục khuỷu quay đều:** Nhờ quán tính, bánh đà giúp trục khuỷu quay mượt mà hơn, giảm thiểu hiện tượng giật cục khi thanh truyền truyền lực.
**Hỗ trợ khởi động động cơ:** Khi khởi động, bộ khởi động làm bánh đà quay, truyền momen xoắn lớn đến trục khuỷu để khởi động động cơ.
Ngoài ra, phần đuôi trục khuỷu truyền động lực đến các bánh xe, còn phần đầu được gắn thêm bánh răng và dây đai để vận hành các bộ phận khác như máy bơm, máy nén điều hòa, bơm dầu...

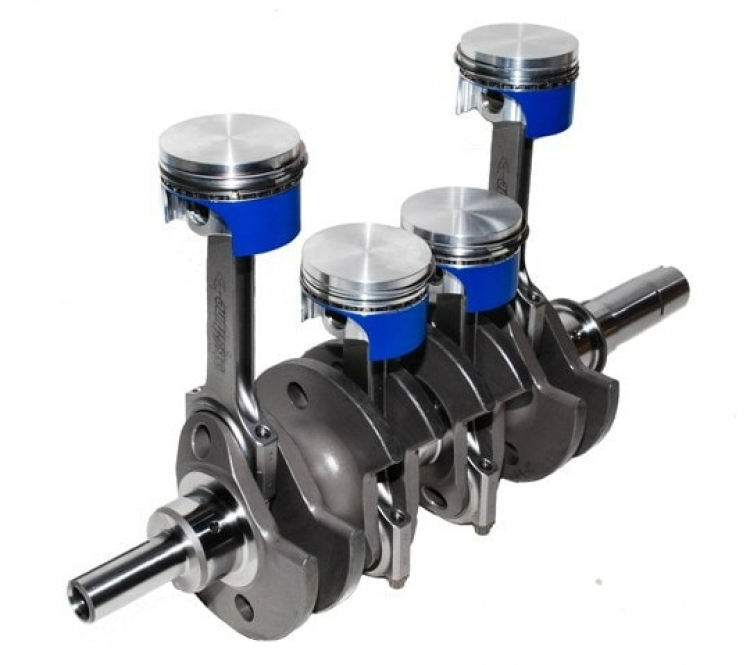

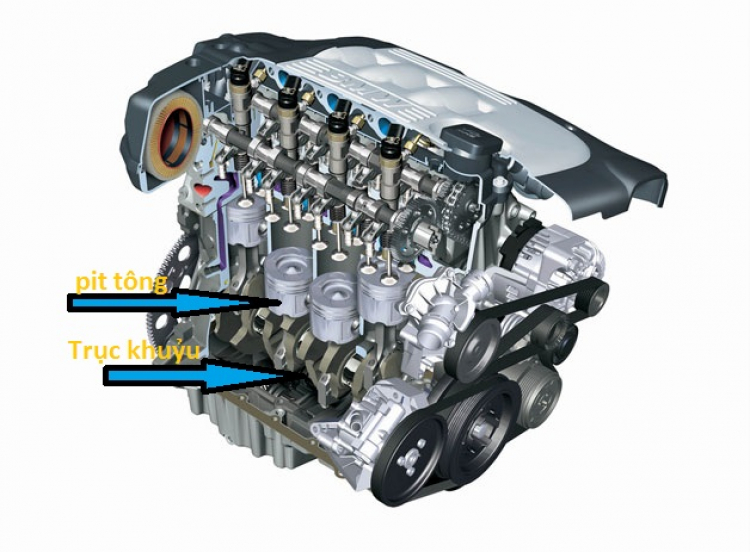

## Nguyên lý hoạt động của piston và trục khuỷu - đây mới là phần hay!
Trong động cơ ô tô, piston và trục khuỷu là hai bộ phận quan trọng, có mối liên hệ mật thiết với nhau. Piston có nhiệm vụ chuyển động tịnh tiến (lên xuống) trong xi lanh, còn trục khuỷu có nhiệm vụ biến đổi chuyển động tịnh tiến này thành chuyển động quay. Vậy piston làm trục khuỷu quay như thế nào?
**Nổ:** Khi hỗn hợp nhiên liệu và không khí được đốt cháy trong xi lanh, nó tạo ra áp suất đẩy piston xuống dưới.
**Thanh truyền:** Piston được kết nối với trục khuỷu thông qua một thanh truyền. Thanh truyền này có một đầu gắn với piston và một đầu gắn với chốt khuỷu trên trục khuỷu.
**Chuyển động quay:** Khi piston di chuyển xuống dưới, thanh truyền sẽ kéo chốt khuỷu xuống theo. Do chốt khuỷu được đặt lệch tâm so với trục khuỷu, lực kéo này sẽ tạo ra mô-men xoắn làm trục khuỷu quay.
**Lặp lại chu kỳ:** Quá trình này lặp đi lặp lại trong các xi lanh khác nhau, tạo ra chuyển động quay liên tục cho trục khuỷu. Chuyển động quay này sau đó được truyền đến hộp số và cuối cùng là các bánh xe, làm cho xe di chuyển.
Piston tạo ra lực đẩy, thanh truyền truyền lực và trục khuỷu biến đổi lực đẩy thành chuyển động quay. Sự phối hợp nhịp nhàng giữa các bộ phận này tạo nên sức mạnh cho động cơ ô tô. Nghe xong là thấy hay phải không nào!

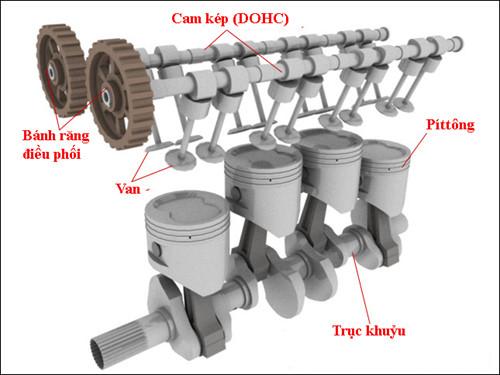

## Kiến thức ô tô: Cấu tạo của Xupap và trục cam
Trục cam và xupap là 2 bộ phận chính của cơ cấu phân phối khí.
**Trục cam**
Trục cam nằm ngang phía trên động cơ, có các vấu cam để điều khiển van. Trục cam được dẫn động bởi trục khuỷu thông qua dây đai hoặc xích cam.
