Bảng căn đèn ô tô là cái gì mà xịn thế?
Định nghĩa ngắn gọn cho ae
Bảng căn đèn ô tô (hay sơ đồ chỉnh đèn) về cơ bản là một mặt phẳng có vẽ sẵn các đường kẻ tọa độ siêu chuẩn xác. Công dụng thì giúp các bác thợ xác định được điểm cực đại của luồng sáng (gọi là Hotspot) và đường cắt (Cut-off line) ấy mà.
Giờ năm 2026 rồi, với công nghệ đèn LED, HID phát triển như vũ bão, việc dùng bảng căn chỉnh không chỉ để "nhìn cho rõ" nữa mà còn là yêu cầu bắt buộc để đảm bảo an toàn giao thông luôn nha!
Cấu trúc một bảng căn đèn chuẩn không cần chỉnh gồm những gì?
Một bảng căn đèn chuẩn hiện giờ thường có:
• Trục dọc trung tâm: Xác định tâm xe
• Đường ngang cut-off: Giới hạn độ cao luồng sáng
• Điểm hội tụ (Focus point): Nơi luồng sáng tập trung mạnh nhất
Vai trò của bảng căn đèn là cho ae một cái tham chiếu trực quan về hình dạng chùm sáng. Nó giúp đo được vị trí chùm sáng so với các đường hoặc điểm mục tiêu. Từ đó, bạn có thể điều chỉnh cụm đèn pha bằng các vít điều chỉnh chuẩn chỉnh luôn!
Tại sao phải dùng bảng căn đèn? Benefits là gì?
Cải thiện tầm nhìn và an toàn cho người lái
Đèn pha được căn chỉnh đúng cách sẽ cho ánh sáng tối ưu trên đường, tăng khả năng quan sát chướng ngại vật và nguy cơ tiềm ẩn. Điều này đảm bảo ánh sáng được tập trung đúng nơi cần thiết nhất khi lái xe đó nha!
Tránh chói mắt cho xe đi ngược chiều
Việc căn chỉnh theo phương thẳng đứng đúng cách giúp chùm sáng hướng xuống một chút, tránh chiếu thẳng vào mắt người lái xe khác. Cái này quan trọng lắm vì giảm nguy cơ gây lóa hoặc mất tập trung cho các bác tài đi ngược chiều, nâng cao an toàn giao thông chung luôn!
Đảm bảo phân bổ ánh sáng tối ưu
Căn chỉnh theo phương ngang đúng cách giúp chùm sáng bao phủ hiệu quả chiều rộng đường, chiếu sáng cả hai bên và chính giữa. Nhờ đó mà nhìn rõ biển báo, người đi bộ và các nguy cơ tiềm ẩn ở hai bên đường hơn nhiều!
Tuân thủ tiêu chuẩn an toàn - quan trọng nhất!
Nhiều nơi có quy định về căn chỉnh đèn pha để đảm bảo xe đủ điều kiện lưu thông và ngăn ngừa tai nạn. Dùng bảng căn đèn giúp đảm bảo căn chỉnh đèn pha nằm trong thông số pháp luật yêu cầu đó!
Những lợi ích này cho thấy mối quan hệ rõ ràng giữa việc căn chỉnh đúng và an toàn được nâng cao. Chiếu sáng chính xác = tầm nhìn tốt hơn cho mình + giảm chói mắt cho người khác = giảm nguy cơ tai nạn. Simple!
Các loại bảng căn đèn và dụng cụ phổ biến ️

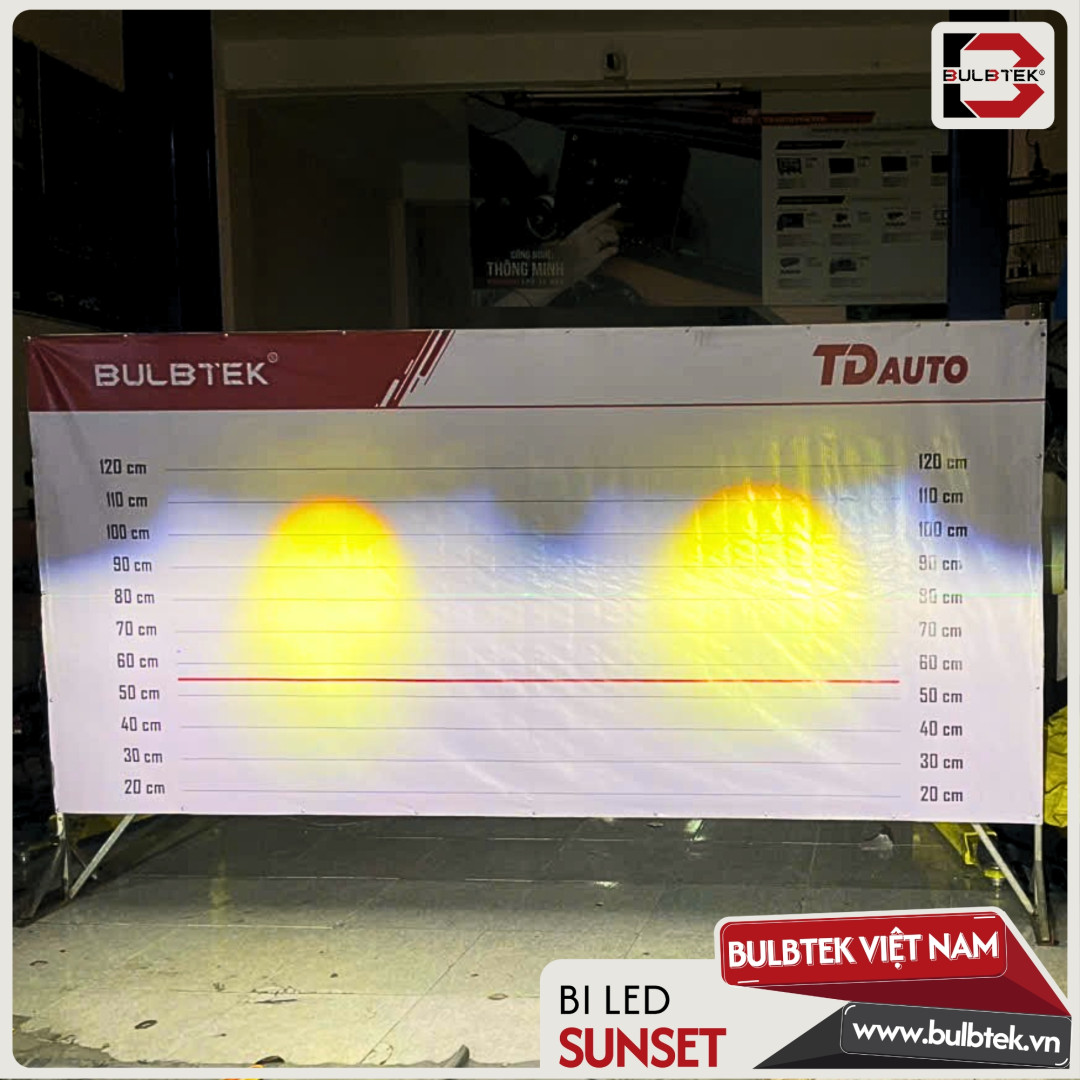

Màn chắn tường (Wall Screens)
Đây là màn chắn lớn (thường rộng 3-3.6m, cao 1.5-1.8m) được đặt cách xe một khoảng cụ thể (thường là 7.6m). Các vạch đánh dấu trên màn chắn cung cấp điểm tham chiếu để căn chỉnh chùm sáng đèn pha. Màn chắn có thể là tấm vật lý hoặc đơn giản là bức tường với các đường kẻ được đánh dấu. Phương pháp này khá rẻ nhưng cần không gian lớn và phải setup cẩn thận nha!

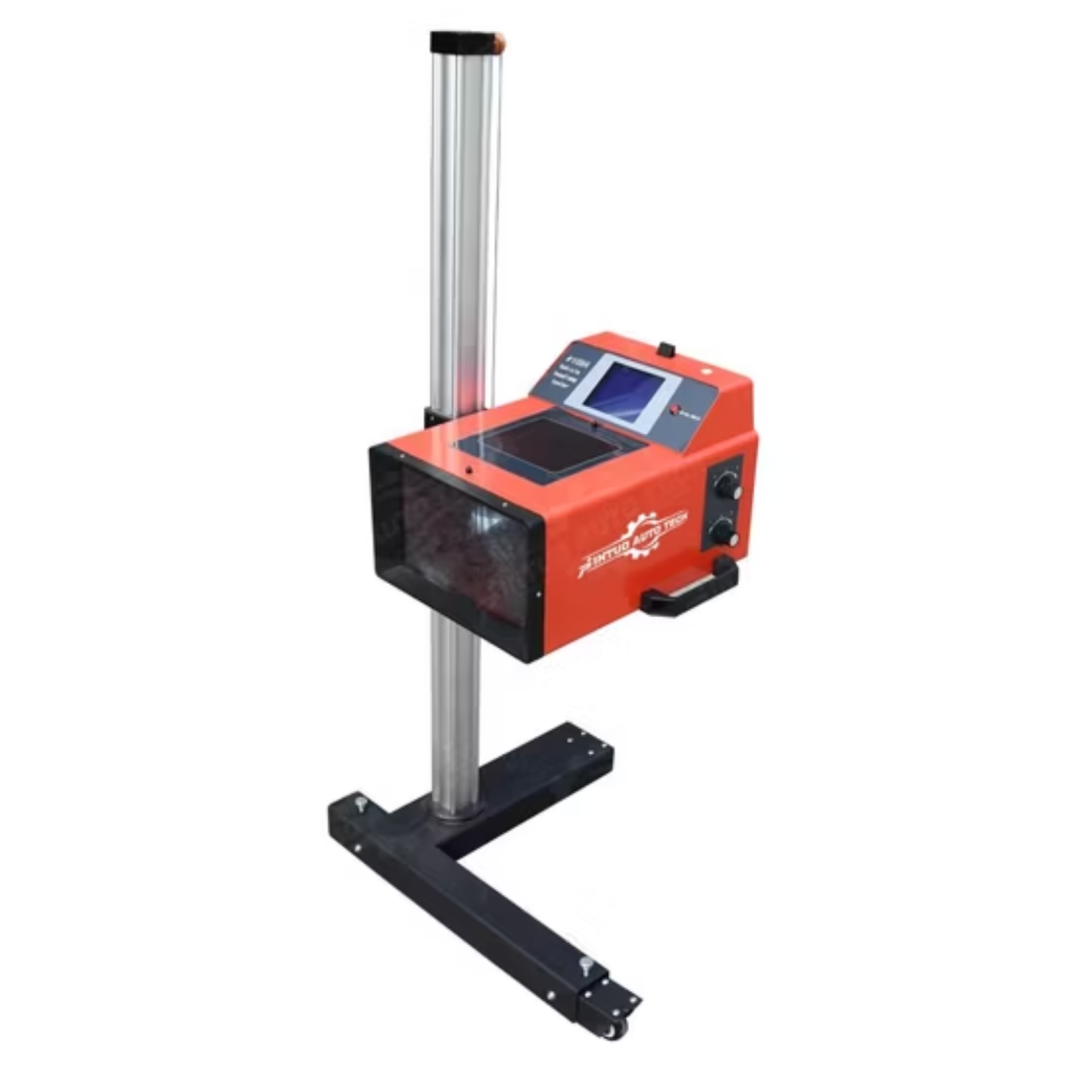

Dụng cụ căn chỉnh đèn quang học (Optical Headlight Aimers)
Đây là công cụ pro dùng thấu kính và gương để phân tích hình dạng chùm sáng. Cho độ chính xác cao hơn màn chắn tường nhiều. Có thể dùng cho nhiều loại đèn khác nhau như halogen, LED, HID. Thường có cả tính năng đo độ dốc sàn bằng laser nữa. Nhược điểm là giá hơi cao!
Dụng cụ căn chỉnh đèn laser (Laser Headlight Aiming Tools)
Dùng tia laser để kiểm tra và điều chỉnh sự căn chỉnh của đèn pha. Có thể tích hợp vào dụng cụ căn chỉnh quang học hoặc dùng như thiết bị độc lập. Độ chính xác siêu cao luôn!
Màn chắn căn chỉnh nhỏ gọn/di động (Compact/Portable Aiming Screens)
Các màn chắn nhỏ hơn, di chuyển được, có thể dùng ở nhiều vị trí khác nhau. Có thể có lớp keo dán để dễ gắn. Hữu ích cho các bác thợ cần căn chỉnh ở nhiều địa điểm!
Hệ thống căn chỉnh đèn điện tử (Electronic Headlight Alignment Systems)
Hệ thống siêu xịn dùng hình ảnh kỹ thuật số và phần mềm để căn chỉnh chính xác. Có thể bao gồm cả tính năng định vị và điều chỉnh tự động. Thường được dùng trong xưởng sản xuất và sửa chữa ô tô hiện đại.
Sự đa dạng của các công cụ cho thấy việc căn chỉnh đèn pha có nhiều mức độ phức tạp và độ chính xác khác nhau, phục vụ từ anh em tự làm đến thợ chuyên nghiệp. Việc lựa chọn công cụ thường phụ thuộc tần suất dùng, độ chính xác cần thiết và túi tiền nha!
Hướng dẫn từng bước căn chỉnh đèn pha (chi tiết nhất!)
Bước 1: Chuẩn bị xe
• Đảm bảo lốp xe được bơm đúng áp suất
• Đổ ít nhất nửa bình xăng để mô phỏng tải trọng trung bình
• Loại bỏ mọi đồ không cần thiết khỏi xe
• Một số hướng dẫn khuyên đặt vật nặng tương đương trọng lượng người lái vào ghế lái
• Nhấn xuống ở cả 4 góc xe để ổn định hệ thống treo
Bước 2: Thiết lập bảng căn đèn hoặc đánh dấu tường
• Với màn chắn tường, chọn bức tường sáng màu trong khu vực tối
• Đỗ xe gần tường nhất có thể, hướng thẳng vào tường
• Đánh dấu tâm xe trên tường bằng băng dính
• Xác định và đánh dấu tâm của mỗi đèn pha trên tường bằng dấu chữ thập. Dùng thước thủy để đảm bảo các vạch ngang thẳng hàng
• Đo chiều cao từ mặt đất đến tâm mỗi đèn pha và đánh dấu chiều cao này trên tường
Bước 3: Đo chiều cao và khoảng cách đèn pha
• Đo khoảng cách giữa tâm hai đèn pha và chuyển số đo lên tường
• Lùi xe ra khỏi tường đến khoảng cách khuyến nghị (thường 7.6m, nhưng check sách hướng dẫn nha!)
• Đánh dấu đường ngang trên tường thấp hơn chiều cao tâm đèn pha 5-10cm cho đèn cốt (với xe cao hơn 91cm, mark 5cm xuống từ đỉnh điểm căn chỉnh)
• Đảm bảo xe vẫn ở trên mặt bằng phẳng và hướng thẳng vào tường ở khoảng cách chính xác
Bước 4: Điều chỉnh đèn pha
• Bật đèn cốt
• Xác định vị trí các vít điều chỉnh dọc và ngang trên cụm đèn pha (check sách hướng dẫn để biết vị trí)
• Che một đèn pha khi điều chỉnh đèn kia
• Điều chỉnh vít dọc sao cho mép trên của phần sáng nhất thẳng hàng với đường ngang đã đánh dấu (thấp hơn tâm đèn 5-10cm)
• Điều chỉnh vít ngang sao cho tâm chùm sáng thẳng hàng với vạch dọc cho đèn pha đó. Một số hướng dẫn khuyên tâm chùm sáng nên hơi lệch về bên phải vạch dọc đối với đèn bên lái
• Lặp lại quy trình cho đèn pha còn lại
Lưu ý quan trọng các bác cần nhớ:
• Không chạm tay không vào mặt kính bóng đèn halogen
• Check sách hướng dẫn xe để có hướng dẫn cụ thể
• Đảm bảo xe không chở quá nhiều hành lý khi điều chỉnh
• Lái thử xe sau khi điều chỉnh để đảm bảo tầm nhìn tốt và không gây chói mắt cho người khác
Các bước chi tiết này nhấn mạnh tầm quan trọng của việc đo lường và thiết lập chính xác. Ngay cả sai lệch nhỏ về khoảng cách, độ phẳng hoặc đánh dấu cũng có thể dẫn đến căn chỉnh sai, mất đi lợi ích của quy trình đó! Việc check sách hướng dẫn cho thấy dù có quy trình chung nhưng các mẫu xe cụ thể có thể có yêu cầu riêng. Bước cuối là lái thử cho thấy căn chỉnh đèn pha không phải quá trình tĩnh - điều kiện lái xe thực tế là sự xác nhận cuối cùng cho các điều chỉnh!
Các yếu tố cần thiết để căn chỉnh đèn pha chính xác
Yêu cầu về khoảng cách
Thường khuyến nghị khoảng cách 7.6m giữa đèn pha và bề mặt căn chỉnh (tường hoặc màn chắn) để đảm bảo độ chính xác. Tuy nhiên, một số hãng có thể chỉ định khoảng cách khác. Không gian hạn chế có thể bù đắp bằng phép tính toán học, nhưng độ chính xác có thể giảm đó!
Tầm quan trọng của bề mặt đỗ xe bằng phẳng
Xe phải đỗ trên bề mặt hoàn toàn phẳng để đảm bảo căn chỉnh dọc chính xác. Bất kỳ độ dốc nào cũng có thể dẫn đến căn chỉnh dọc quá cao hoặc quá thấp!
Dụng cụ cần thiết
Tuốc nơ vít (Phillips hoặc Torx tùy xe) để điều chỉnh vít, thước đo hoặc thước kẻ để đo chính xác, băng dính để đánh dấu tường hoặc màn chắn, và thước thủy để đảm bảo các đường ngang thẳng.
Xem xét tải trọng xe và áp suất lốp
Đảm bảo lốp xe được bơm đúng áp suất theo quy định trong sách hướng dẫn. Xe nên có tải trọng bình thường (ít nhất nửa bình xăng, không có trọng lượng quá mức), và một số hướng dẫn khuyên mô phỏng trọng lượng người lái.
Sự nhất quán giữa nhiều nguồn về tầm quan trọng của bề mặt bằng phẳng và khoảng cách chính xác củng cố chúng là yếu tố then chốt để căn chỉnh đúng. Các sai lệch có thể gây lỗi đáng kể! Nhu cầu về công cụ cụ thể cho thấy căn chỉnh đèn pha, ngay cả với phương pháp màn chắn tường cơ bản, là quy trình kỹ thuật đòi hỏi dụng cụ phù hợp để đo lường và điều chỉnh. Việc xem xét tải trọng xe và áp suất lốp cho thấy tư thế và hệ thống treo của xe đóng vai trò trong căn chỉnh đèn pha. Những thay đổi trong các yếu tố này có thể ảnh hưởng đến góc đèn pha so với đường đó!
Kết luận
Việc hiểu rõ về bảng căn đèn ô tô và tầm quan trọng của việc căn chỉnh đèn pha là phần không thể thiếu trong bảo dưỡng và đảm bảo an toàn cho chiếc xe của bạn. Một hệ thống chiếu sáng hoạt động tốt không chỉ mang lại tầm nhìn rõ ràng mà còn góp phần bảo vệ bạn và những người tham gia giao thông khác.
Hy vọng bài viết đã cung cấp cho "các bác tài" những thông tin hữu ích và chi tiết về bảng căn đèn ô tô. Nếu bạn có bất kỳ thắc mắc nào hoặc cần tư vấn thêm về hệ thống chiếu sáng cho xe của mình, đừng ngần ngại liên hệ với Bulbtek Việt Nam nhé!
FAQ - Câu hỏi thường gặp về bảng căn đèn ô tô
1. Khoảng cách tiêu chuẩn từ xe đến bảng căn đèn là bao nhiêu?
Thông thường, khoảng cách chuẩn nhất để căn chỉnh đèn ô tô là 7.5m (khoảng 25 feet) tính từ mặt kính đèn pha đến bề mặt bảng căn.
2. Có thể tự làm bảng căn đèn tại nhà không?
Bạn hoàn toàn có thể tự kẻ bảng căn trên tường phẳng theo các thông số kỹ thuật. Tuy nhiên, để đạt độ chính xác tuyệt đối cho các dòng xe đời mới, bạn nên đến các garage có máy căn tâm chuyên dụng.
