Không cần dựng "rừng" cột chống bên dưới, hàng chục nghìn thanh thép vẫn cứ thế mà ghép nối thành mái vòm khủng đường kính hơn 210m - nghe mà choáng luôn các bạn ơi!
Nhìn ảnh thi công Jeddah Superdome ở thành phố Jeddah, Saudi Arabia là biết ngay điểm gây sốc nhất không chỉ là bộ khung thép khổng lồ phía trên, mà còn là khoảng không gần như trống rỗng bên dưới nữa.
Thường thì với mái siêu to khổng lồ như này, ai cũng nghĩ ngay đến cả rừng giàn giáo hay tháp chống chằng chịt bên dưới để giữ cấu kiện khi lắp ráp. Nhưng mà Jeddah Superdome lại chơi theo kiểu khác hẳn luôn á!
Công trình này sở hữu mái vòm geodesic nhịp khoảng 210m, cao khoảng 46m mà không có cột chống ở khu vực trung tâm. Đỉnh điểm hơn nữa là trong quá trình dựng khung, nhà thầu cũng không cần xây hệ thống chống tạm siêu khủng chiếm hết không gian bên dưới mái.
Gần 37.000 ống thép ghép thành mái vòm siêu khủng ️
Jeddah Superdome được xây như một không gian đa năng xịn sò, có thể tổ chức triển lãm, hội nghị, sự kiện thể thao và các show giải trí quy mô lớn.
Theo thông tin kỹ thuật từ các đơn vị tham gia dự án, kết cấu mái gồm gần 37.000 ống thép, kết nối thông qua hơn 8.500 nút liên kết. Các cấu kiện tạo thành một mạng lưới tam giác liên tục phủ kín phía trên công trình. Con số này nghe mà phát choáng!
Đường kính bên trong của mái vào khoảng 210m, trong khi đường kính ngoài khoảng 220m. Mái che phủ diện tích hơn 34.000 m2 - tức là rộng bằng mấy sân bóng cộng lại luôn đó các bạn!
Điểm đặc biệt của kiểu kết cấu geodesic này nằm ở chỗ siêu nhiều thanh thép tương đối nhỏ được sắp xếp thành một mạng lưới hình học chuẩn chỉnh. Khi các bộ phận được kết nối đúng thiết kế, tải trọng không chỉ đè lên vài cấu kiện riêng lẻ mà được phân tán đều qua toàn bộ hệ thống rồi truyền về vành đỡ bên ngoài.
Nhờ đó mà không gian rộng hàng chục nghìn mét vuông được tạo ra mà không cần hàng loạt cột chống ngồm ngộp ở giữa sàn. Xịn sò phết nhỉ!
Dựng từng vòng từ ngoài vào trong - chiêu độc lạ lùng
Cách lắp dựng Jeddah Superdome cũng là một trong những điểm đáng chú ý nhất của dự án luôn.
Thay vì dựng toàn bộ giàn giáo bên dưới rồi đặt từng thanh thép lên đó, đội thi công bắt đầu từ khu vực chu vi của mái. Các cấu kiện lần lượt được ghép thành từng vòng, sau đó quá trình lắp ráp tiếp tục tiến dần vào phía trung tâm và lên cao.
Phần kết cấu đã hoàn thành sẽ tự đỡ lấy mình và tạo điều kiện để tiếp tục lắp các phần tiếp theo. Có thể hình dung quá trình này như việc dựng một chiếc vòm khổng lồ từ mép ngoài rồi từng bước "khép" dần khoảng trống ở giữa - nghe sao mà kỳ diệu vậy!

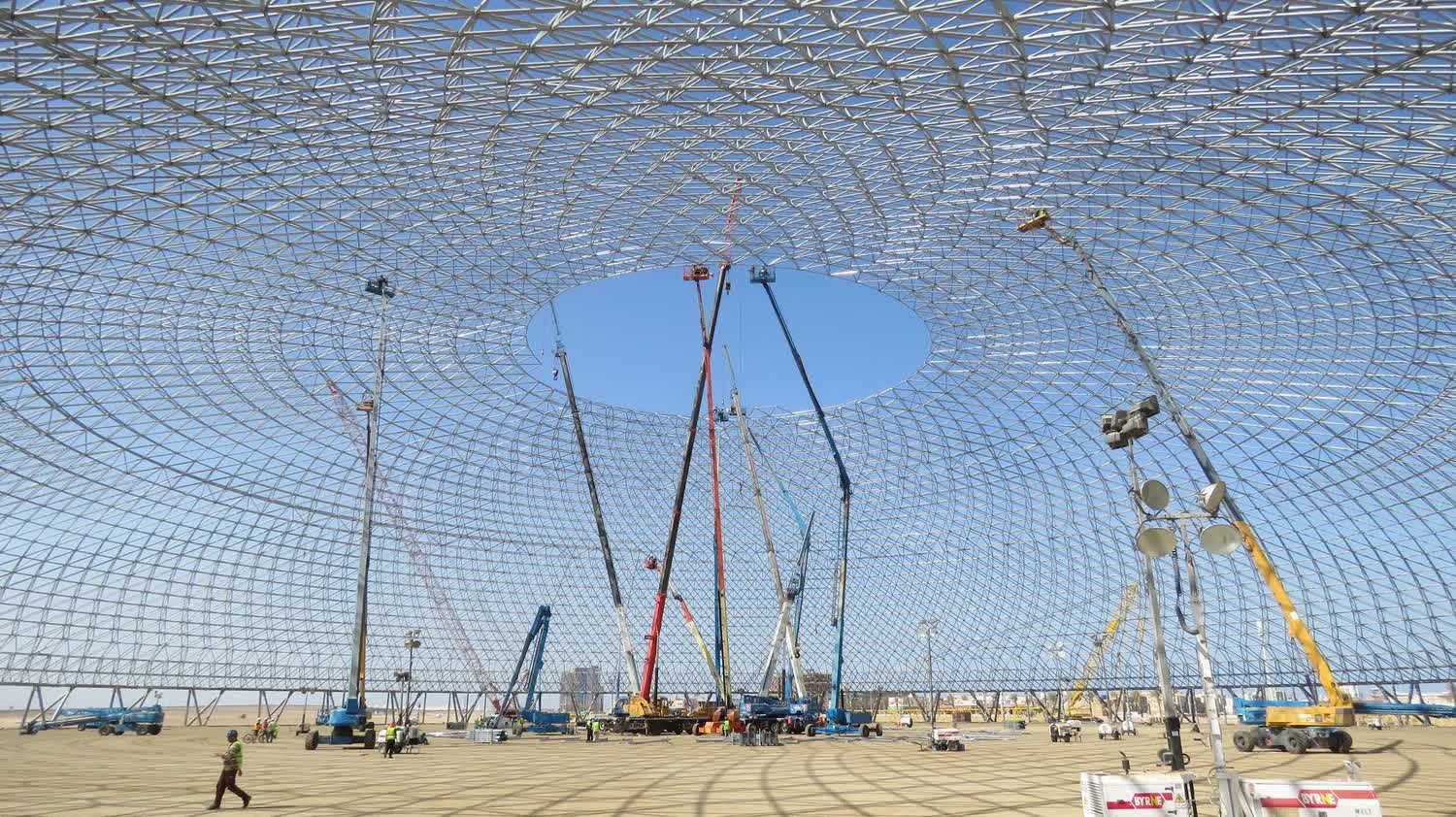

Chính vì vậy trong những bức ảnh chụp khi công trình còn đang thi công, bên dưới mái vẫn có thể nhìn thấy một mặt bằng rộng thênh thang, thay vì hệ thống tháp chống dày đặc kéo từ mặt đất lên tới độ cao hàng chục mét.
Nhiều cần cẩu và xe nâng người được triển khai quanh công trường để đưa cấu kiện và công nhân lên các vị trí cần lắp ráp. Khi tiến gần tới đỉnh, khoảng trống còn lại ngày càng nhỏ cho tới khi mạng lưới kết cấu được hoàn thiện.
Dĩ nhiên việc "không cần chống tạm toàn bộ phía dưới" không có nghĩa quá trình thi công ez mode đâu nhé! Sai số vị trí của các cấu kiện, hình dạng tổng thể của mái và độ chính xác tại hàng nghìn nút liên kết đều phải được kiểm soát siêu chặt. Với kết cấu có kích thước khủng như vậy, những sai lệch nhỏ tích tụ qua hàng nghìn bộ phận có thể trở thành vấn đề lớn khi tiến tới khu vực khép mái đó.
Kết cấu nặng hơn 1.600 tấn - khủng không chơi!
Không chỉ có kích thước đáng chú ý, khối lượng của toàn bộ hệ mái cũng rất lớn. Theo thông tin công bố về dự án, riêng hệ dầm vòng thép ở chu vi có khối lượng khoảng 326 tấn. Khi tính cả kết cấu thép của mái, xà gồ và lớp phủ, tổng khối lượng hoàn thiện vượt 1.600 tấn - nặng bằng mấy con máy bay cộng lại luôn á!
Dầm vòng đóng vai trò siêu quan trọng vì đây là khu vực tiếp nhận lực từ mái vòm rồi truyền xuống hệ kết cấu phía dưới.
Trong quá trình thi công, hơn 200 người đã tham gia dự án. Những cần cẩu có tầm với khủng cũng được sử dụng để vận chuyển và lắp đặt các cấu kiện trên cao.
Một chi tiết thú vị nữa là công trường còn phải giải quyết bài toán chiếu sáng vào ban đêm. Do mái quá rộng và vị trí thi công ngày càng cao, ánh sáng đặt dưới mặt đất không phải lúc nào cũng đủ. Vì vậy, hệ thống đèn công suất lớn được bố trí trên các cần cẩu để chiếu sáng khu vực công nhân đang làm việc. Chi tiết nhỏ mà chất chơi!
Được Guinness ghi nhận 2 kỷ lục thế giới
Sau khi hoàn thành, Jeddah Superdome nhanh chóng gây sốt vì quy mô mái siêu khủng. Năm 2021, Guinness World Records ghi nhận công trình với 2 kỷ lục, gồm mái vòm geodesic lớn nhất thế giới và mái vòm có mái liên tục lớn nhất thế giới tại thời điểm được xác lập. Đường kính được Guinness ghi nhận cho kết cấu mái vòm geodesic đạt hơn 210m.

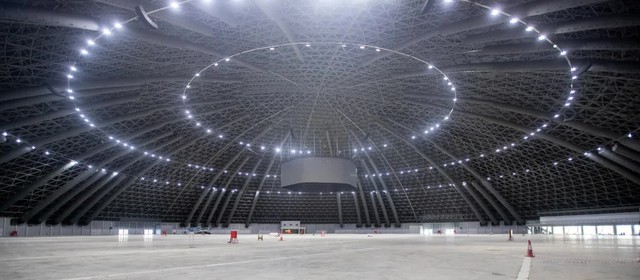

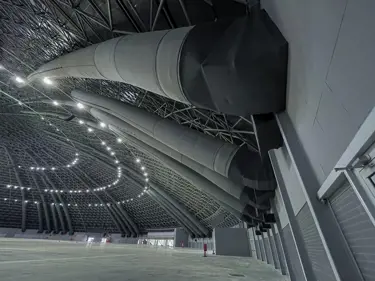

Không gian rộng và hoàn toàn không có cột giữa cũng giúp công trình có khả năng linh hoạt cao khi tổ chức sự kiện. Sàn bên dưới có thể được bố trí theo nhiều cấu hình khác nhau mà tầm nhìn của khán giả không bị che khuất bởi hàng loạt cột kết cấu - tuyệt vời cho việc tổ chức event lắm luôn!

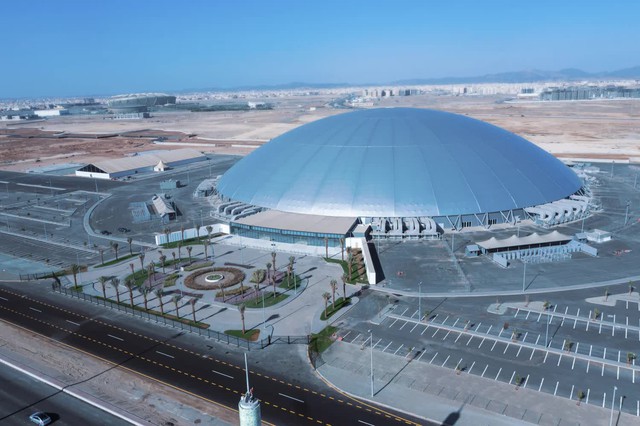

Nhìn từ bên ngoài, Jeddah Superdome có hình dáng tương đối đơn giản của một mái vòm lớn. Nhưng phía sau lớp vỏ đó là mạng lưới gần 37.000 ống thép và hàng nghìn nút liên kết được tính toán để cùng làm việc như một hệ thống thống nhất.
Nguồn: soha.vn
