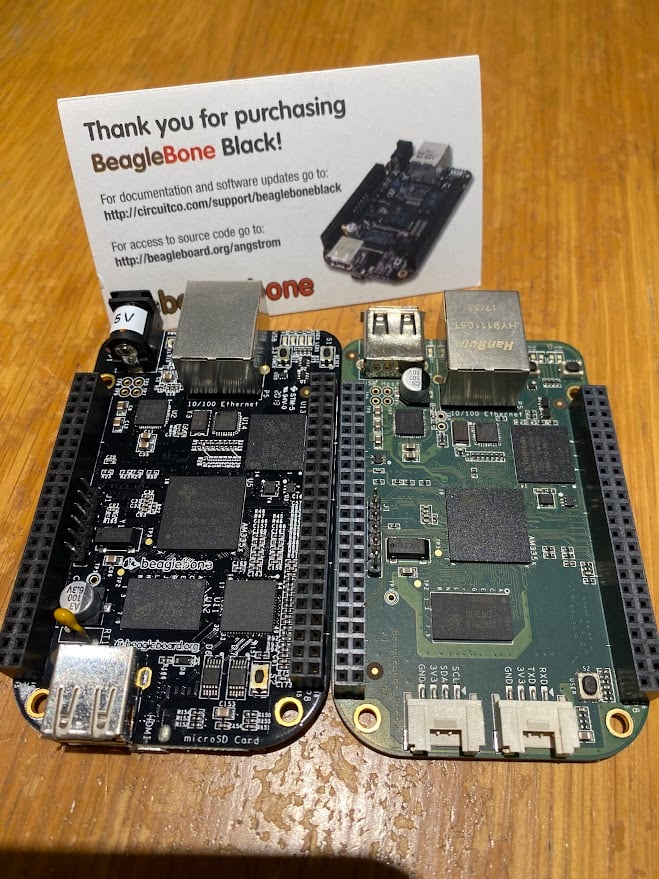

BeagleBone Black là một board phát triển cực kỳ xịn xò, hợp với các bạn làm ứng dụng nhúng, IoT hay công nghiệp nè! Điểm đặc biệt nhất của em board này là hỗ trợ nhiều chế độ boot khác nhau, cho phép tùy chỉnh linh hoạt tùy theo nhu cầu sử dụng của bạn. Hôm nay mình sẽ "mổ xẻ" chi tiết các chế độ boot của BeagleBone Black, cách hoạt động và ứng dụng của từng chế độ luôn nhé!
Tổng quan về các chế độ boot
BeagleBone Black hỗ trợ 4 chế độ boot chính:
• eMMC Boot (Mặc định)
• SD Boot (Boot từ thẻ microSD)
• Serial Boot (Boot qua cổng Serial)
• USB Boot (Boot qua USB port)
1. eMMC Boot (Mặc định)
eMMC Boot là chế độ boot mặc định của BeagleBone Black đó các bạn. Đây là cách nhanh nhất để khởi động board vì nó sử dụng bộ nhớ eMMC tích hợp sẵn trong máy luôn.
Ưu điểm:
• Không cần thiết bị bổ sung như microSD card gì cả
• Thuận tiện cho các ứng dụng khi bộ nhớ đã được cài đặt sẵn hệ điều hành hoặc phần mềm
• Thường được sử dụng khi board được giao từ nhà sản xuất, kèm theo một bản hệ điều hành Linux (như Debian) đã cài đặt sẵn rồi
Lưu ý: Nếu bạn cần ghi đè hoặc cập nhật nội dung eMMC, có thể chuyển qua chế độ SD Boot (thẻ microSD) để thực hiện nhé!
2. SD Boot (Boot từ microSD Card)
SD Boot cho phép BeagleBone Black boot từ một thẻ microSD có chứa hệ điều hành hoặc firmware.
Khi nào sử dụng?
• Khi bạn muốn chạy hệ điều hành từ thẻ nhớ thay vì từ eMMC
• Cần cập nhật hoặc ghi đè bộ nhớ eMMC trong các quy trình công nghiệp hoặc khi triển khai hàng loạt
• Khôi phục hoặc sửa chữa hệ thống nếu eMMC bị lỗi
Cách kích hoạt chế độ SD Boot:
• Gắn một thẻ microSD có chứa bootable image
• Nhấn và giữ nút BOOT trên board
• Cấp nguồn lại cho board trong khi vẫn giữ nút BOOT
• Board sẽ khởi động từ thẻ microSD thay vì eMMC
Ưu điểm:
• Linh hoạt trong việc thay đổi hệ điều hành hoặc firmware
• Dễ dàng thử nghiệm các phiên bản hệ điều hành mới
3. Serial Boot (Boot qua cổng Serial)
Serial Boot là chế độ sử dụng cổng UART (Serial) để tải xuống phần mềm trực tiếp vào board.
Cần thiết bị gì?
• Dây chuyển đổi USB-to-Serial (để kết nối BeagleBone Black với máy tính)
Khi nào sử dụng?
• Khi bạn cần tải hoặc flash phần mềm trực tiếp qua giao tiếp serial
• Trong trường hợp phát triển và debug hệ thống ở mức độ thấp
Lưu ý: Phần mềm hỗ trợ chế độ này không được cung cấp trực tiếp bởi BeagleBone.org đâu nha! Bạn cần liên hệ với Texas Instruments (TI) để nhận được tài liệu và công cụ hỗ trợ cho chế độ này.
4. USB Boot (Boot qua USB Port)
USB Boot cho phép board khởi động thông qua cổng USB khi kết nối với máy tính.
Khi nào sử dụng?
• Khi không có eMMC hoặc microSD khả dụng và cần nạp hệ điều hành thông qua cổng USB
• Trong các ứng dụng đòi hỏi cấu hình nhanh thông qua giao tiếp USB
Cũng như Serial Boot, phần mềm hỗ trợ chế độ USB Boot không được cung cấp sẵn đâu. Cần liên hệ TI để được hỗ trợ nha!
Cách chuyển đổi giữa các chế độ boot
BeagleBone Black có một nút BOOT/S2 switch, giúp điều khiển nguồn boot.
Chuyển sang SD Boot:
• Nhấn giữ nút BOOT trong khi cấp nguồn lại
• Nếu microSD được gắn với bootable image, board sẽ khởi động từ microSD
USB Boot hoặc Serial Boot:
• Nhấn và giữ nút BOOT, sau đó cấp nguồn lại mà không gắn microSD
• Nếu không tìm thấy dữ liệu ở cổng USB client port, board sẽ chuyển qua Serial Boot
Quy trình mặc định (eMMC Boot):
• Không nhấn nút BOOT khi cấp nguồn lại
• Board sẽ ưu tiên boot từ eMMC. Nếu eMMC trống, board tự động thử lần lượt: microSD -> Serial Port -> USB Port
Chú ý: Nút RESET trên board chỉ thực hiện warm reset (khởi động lại nhanh) mà không thay đổi chế độ boot đâu nhé. Để đổi chế độ boot, bạn phải tháo và cấp nguồn lại để reset các chân boot pin!
Kết luận
BeagleBone Black cung cấp sự linh hoạt cao với 4 chế độ boot, phù hợp cho nhiều ứng dụng khác nhau từ phát triển phần mềm, sản xuất công nghiệp đến ứng dụng IoT. Hiểu rõ các chế độ boot và cách chuyển đổi giữa chúng sẽ giúp bạn tận dụng tối đa khả năng của board.
• eMMC Boot: Nhanh, tiện lợi, phù hợp cho sản phẩm cuối
• SD Boot: Linh hoạt, thích hợp cho phát triển và cập nhật hệ thống
• Serial Boot: Hữu ích cho debug và tải phần mềm trực tiếp
• USB Boot: Dự phòng trong trường hợp không có eMMC và microSD
