Chi tiết nhỏ xíu này không phải để trang trí đâu nha!

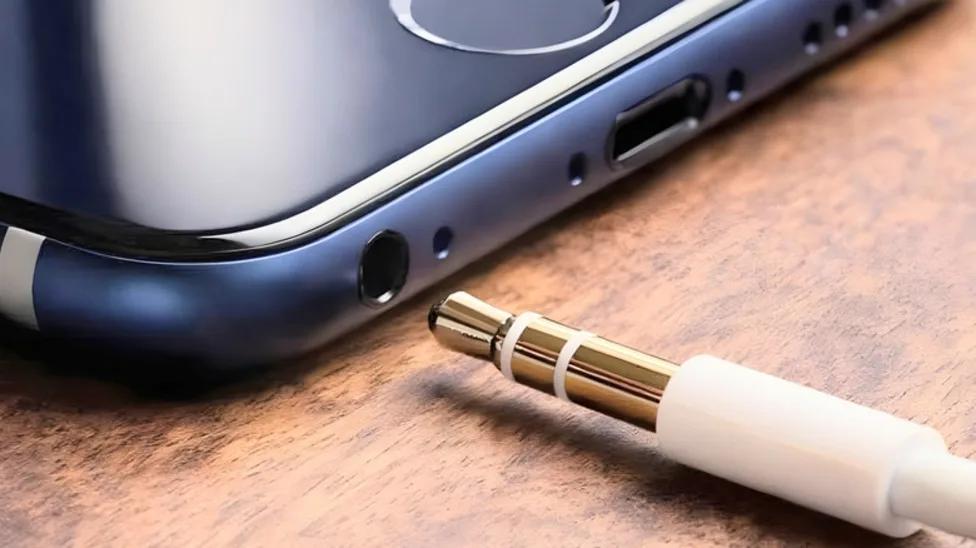

"Chi tiết làm nên sự hoàn hảo, nhưng sự hoàn hảo không phải là một chi tiết" - Leonardo da Vinci có nói vậy đấy. Và câu này nghe hợp lý vô cùng khi nhắc đến những vòng nhựa đen xíu xíu trên đầu cắm tai nghe 3.5mm truyền thống. Tuy giờ tai không dây đang lên ngôi, nhưng jack cắm kinh điển này vẫn giữ vai trò quan trọng trong thế giới âm thanh nha!
Hầu hết chúng ta nhìn mấy vòng tròn này mỗi ngày, nhưng biết nó có tác dụng gì thì... hmmm ít lắm Đa số nghĩ nó chỉ để cho đẹp hoặc thiết kế kiểu kiểu vậy thôi. Nhưng thật ra trong kỹ thuật âm thanh, những vòng nhựa này là "ranh giới sống còn" quyết định cách tín hiệu âm thanh truyền từ thiết bị vào tai bạn đấy!
Để hiểu công dụng của mấy vòng đen này, bạn cần biết rằng: toàn bộ phần chân cắm kim loại của tai nghe không phải là một khối nguyên đâu nha. Nếu nó là khối liền thì các tín hiệu âm thanh sẽ trộn lẫn vào nhau, dẫn đến đoản mạch hoặc âm thanh biến dạng luôn á!
Về mặt vật lý thì những vòng màu đen (đôi khi trắng hoặc xanh) được làm bằng nhựa cứng hoặc polymer cao cấp không dẫn điện. Nhiệm vụ chính của chúng là hoạt động như lớp màng cách ly, chia chân cắm kim loại thành các vùng dẫn điện riêng biệt. Mỗi vùng kim loại này truyền một đường tín hiệu khác nhau: âm thanh kênh trái, kênh phải, tín hiệu micro và dây tiếp đất (ground).
Chính nhờ các vòng cách điện này mà các luồng tín hiệu có thể di chuyển song song trong cùng một sợi cáp mà không bao giờ làm nhiễu lẫn nhau nè!

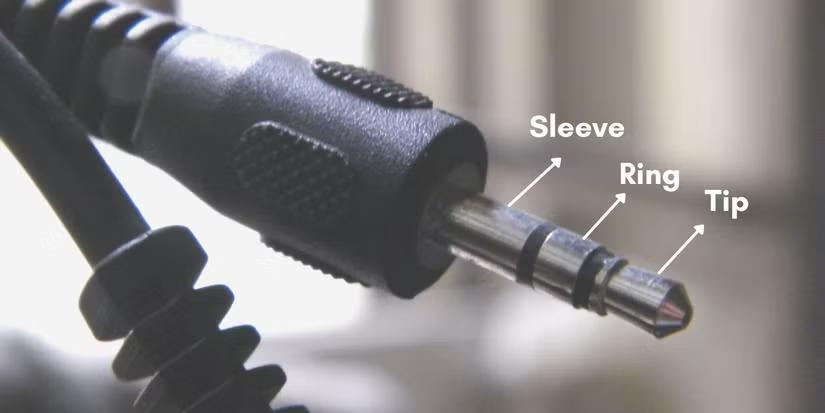

Trong ngành công nghiệp âm thanh, các kỹ sư phân loại đầu cắm dựa vào cấu trúc các vùng kim loại được chia tách bởi các vòng nhựa. Tên gọi của chúng được đặt theo các bộ phận: Tip (Đầu nhọn), Ring (Vòng kim loại truyền tín hiệu), và Sleeve (Thân/Ống bọc tiếp đất). Số lượng vòng nhựa trên đầu cắm sẽ tiết lộ chính xác thiết bị của bạn có thể làm được gì đấy!
Đầu cắm 1 vòng nhựa (Cấu trúc TS - Tip, Sleeve): Đây là loại cơ bản nhất, chia chân cắm làm hai phần kim loại. Do chỉ có một đường truyền tín hiệu (Tip) và một đường tiếp đất (Sleeve), loại jack này chỉ truyền được âm thanh đơn kênh (Mono). Âm thanh ở tai trái và tai phải giống hệt nhau luôn. Bạn sẽ hay gặp loại này trên các nhạc cụ như đàn guitar điện hoặc hệ thống loa đời cũ.
Đầu cắm 2 vòng nhựa (Cấu trúc TRS - Tip, Ring, Sleeve): Đây là tiêu chuẩn kinh điển trên tai nghe có dây truyền thống không có micro. Hai vòng nhựa chia jack cắm thành ba phần kim loại riêng biệt. Phần đầu nhọn (Tip) truyền tín hiệu cho kênh trái, vòng kim loại giữa (Ring) truyền tín hiệu cho kênh phải, và phần thân dưới (Sleeve) làm nhiệm vụ tiếp đất. Cấu trúc này cho phép tái tạo âm thanh nổi (Stereo) chân thực, mang lại trải nghiệm không gian âm nhạc đa chiều cực phê!
Đầu cắm 3 vòng nhựa (Cấu trúc TRRS - Tip, Ring, Ring, Sleeve): Đây là loại phổ biến nhất trên tai nghe đi kèm smartphone hiện nay. Với 3 vòng nhựa, chân cắm được chia làm bốn phần kim loại độc lập. Ngoài hai phần cho kênh âm thanh trái/phải và một phần tiếp đất, vùng kim loại thứ tư được dùng để truyền tín hiệu từ microphone hoặc các lệnh điều khiển âm lượng từ phím bấm trên dây tai nghe.
Vì đóng vai trò "người phân luồng" cho toàn bộ hệ thống tín hiệu, nên bất kỳ tổn thương nào xảy ra với các vòng cách điện này đều dẫn đến hậu quả nghiêm trọng với chất lượng âm thanh luôn!
Khi tai nghe bị va đập, bị bẻ cong hoặc dùng quá lâu làm lớp nhựa này bị mòn, nứt gãy, các vùng kim loại vốn phải cách ly sẽ chạm vào nhau. Hậu quả trực tiếp là hiện tượng đoản mạch tín hiệu. Người dùng sẽ ngay lập tức gặp các vấn đề như: âm thanh bị chập chờn lúc có lúc không, xuất hiện tiếng rẹt rẹt (nhiễu tĩnh điện) siêu to, mất hoàn toàn hiệu ứng Stereo (chỉ nghe được một bên tai), hoặc microphone đột ngột ngừng hoạt động. Khổ vãi!
Đáng nói hơn, việc sửa chữa một vòng nhựa bị hỏng trên jack tai nghe là điều gần như bất khả thi nếu làm thủ công tại nhà, vì chúng được đúc nguyên khối bằng máy móc độ chính xác cao. Cách duy nhất để khắc phục là cắt bỏ toàn bộ đầu cắm cũ và hàn một đầu cắm mới thay thế thôi.
Nguồn: soha.vn
