Ê, các bạn có tưởng tượng được một đoàn tàu nặng hơn 200 tấn lướt băng băng trên mặt hồ không? Nghe như phim viễn tưởng nhưng lại có thật luôn đó!
Hồ Washington: Bài toán "mission impossible" thực thụ
Hồ Washington nằm giữa Seattle và vùng Bellevue, Redmond (bang Washington, Mỹ) từ lâu đã là cơn ác mộng của các kỹ sư giao thông. Hồ sâu hơn 60 mét, đáy hồ toàn bùn nhão phù sa dày cả chục mét luôn ấy.
Địa hình như vậy thì cắm cọc cầu xuống hay đào hầm đều... GG. Không khả thi cả về kỹ thuật lẫn tiền bạc. Từ giữa thế kỷ 20, giải pháp duy nhất là xây cầu phao khổng lồ - cầu được neo giữ bằng dây cáp dưới nước, tựa trên các khối phao bê tông rỗng siêu to.
Nhưng mà cho ô tô chạy trên cầu phao đã khó rồi, vậy mà họ còn định cho tàu điện 272 tấn chạy trên đó?! Đây là thử thách chưa ai làm được bao giờ. Đường sắt truyền thống cần nền cứng và phẳng tuyệt đối, còn mặt cầu phao thì nhấp nhô, lắc lư liên tục theo sóng, gió, mực nước và nhiệt độ. Thực sự là "hard mode"

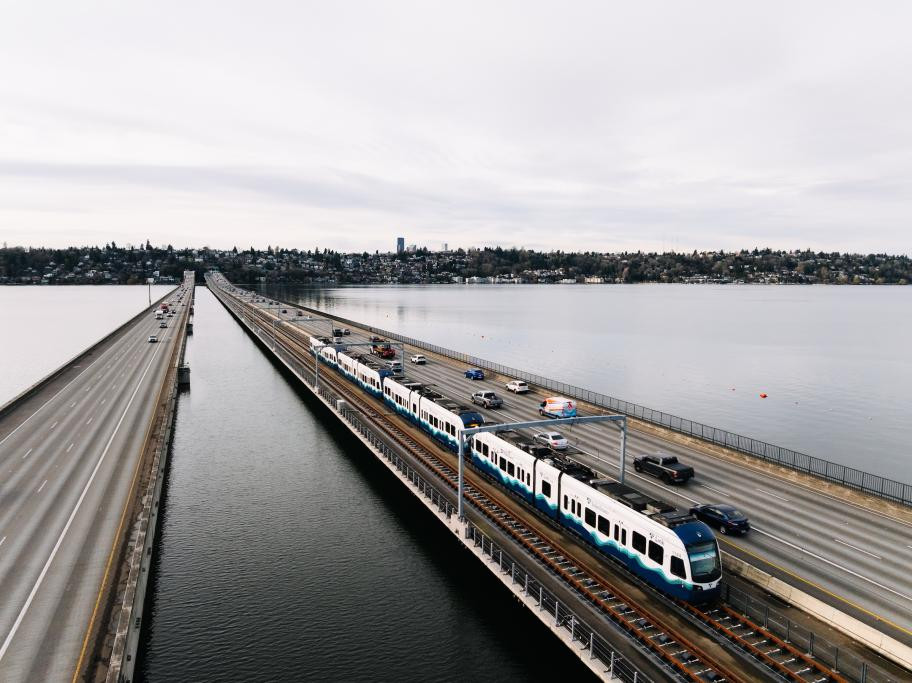

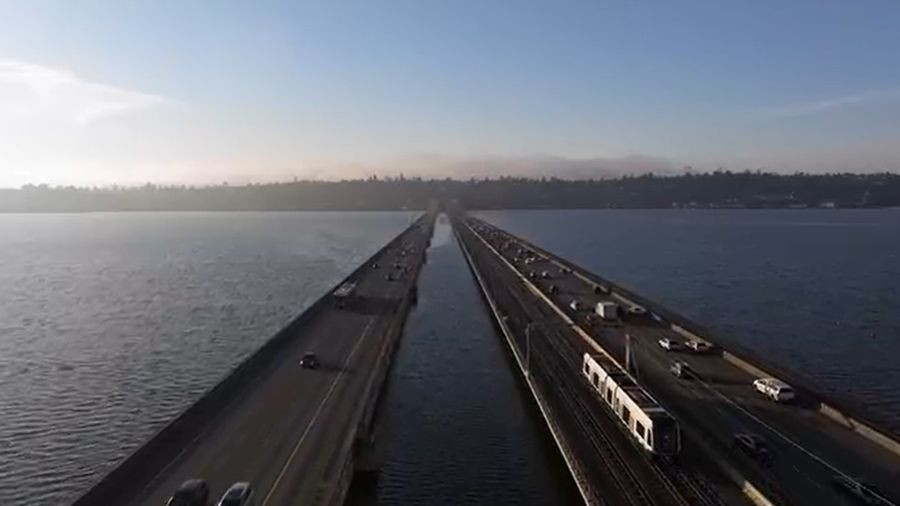

Cuối cùng thì dự án nâng cấp cầu phao Homer M. Hadley Memorial thuộc đường cao tốc Interstate 90 (I-90) đã được triển khai, biến nơi đây thành tuyến đường sắt chở khách đầu tiên trên thế giới chạy trên cầu phao nổi. Xịn xò chưa!
"Cầu ray 6 trục" - Công nghệ xịn đét để thuần hóa con nước
Challenge lớn nhất của đội kỹ sư Sound Transit là làm sao cho đường ray không bị gãy hay cong khi tàu chạy từ đất liền sang phần cầu phao đang... "sống" trên mặt nước.
Mặt cầu phao không chỉ lên xuống mà còn di chuyển theo cả 6 trục tự do luôn. Chỉ cần sai số vài milimét là đoàn tàu có thể trật bánh khi chạy tốc độ cao rồi. Nguy hiểm vãi chưởng!
Dựa vào công nghệ khớp chống động đất của các công trình lớn, các kỹ sư đã tạo ra hệ thống "cầu ray linh hoạt" - một cơ chế cơ khí siêu phức tạp gồm bản lề quay và gối tựa trượt. Nó tự động điều chỉnh góc độ và độ dài của thanh ray theo thời gian thực, real-time luôn đó!
Hệ thống này hấp thụ chuyển động uốn lượn theo cả 6 hướng nhưng vẫn giữ bề mặt tiếp xúc bánh tàu phẳng lì. Nhờ vậy, đoàn tàu Link 2 Line có thể chạy qua đoạn chuyển tiếp với tốc độ 88 km/h mà hành khách trong tàu gần như không thấy rung lắc gì. Smooth phết!
Trước khi lắp đặt thật, mô hình đường ray (cả thu nhỏ lẫn full-scale) đã được mang tới Trung tâm Công nghệ Vận tải ở Colorado để test. Hơn 10.000 cảm biến được gắn lên đường ray và toa xe, mô phỏng hàng triệu lượt chạy dưới điều kiện thời tiết khắc nghiệt nhất. Chuẩn bị kỹ lắm mới dám làm!
Trận chiến thầm lặng: Chống lại dòng điện "phá hoại ngầm"
Ngoài vấn đề cơ học, dự án còn phải đối đầu với một "boss ẩn" nguy hiểm: ăn mòn điện hóa do dòng điện rò rỉ. Nghe hơi nerd nhưng mà nó quan trọng lắm đó!
Tàu điện nhẹ hoạt động nhờ dòng điện một chiều (DC) điện áp cao từ dây cáp trên cao, rồi quay về nguồn qua đường ray. Nếu không cách điện tốt, một phần dòng điện sẽ rò vào các thanh thép bên trong 38 khối phao bê tông.
Dòng điện rò này sẽ kích hoạt quá trình điện phân cực mạnh, làm lõi thép bị ăn mòn với tốc độ kinh hoàng. Nếu bê tông phao nứt hoặc yếu đi thì cầu có thể... chìm luôn. Thảm họa!
Để bảo vệ cây cầu mấy chục tuổi này, các kỹ sư từ Công ty UTRS và Sound Transit đã đặt ra quy tắc cực nghiêm: TUYỆT ĐỐI không được khoan hay làm hư bề mặt bê tông.
Giải pháp là thiết kế lớp cách điện tổng thể dưới các bệ đỡ đường ray, kết hợp hệ thống bảo vệ tự động hóa hoàn toàn. Hàng loạt cảm biến liên tục đo điện trở giữa đường ray và đất, tự động thu gom dòng điện rò và dẫn an toàn về bãi tiếp địa trên bờ trước khi chúng kịp phá hoại móng cầu. Xịn sò quá đi mất!
60 năm ấp ủ và cách mạng giao thông đô thị
Tuyến đường sắt trên cầu phao này không chỉ là thành tựu kỹ thuật mà còn là kết quả của tầm nhìn dài hạn hơn 60 năm đó nha!
Ý tưởng nối hai bờ hồ Washington bằng phương tiện công cộng khối lượng lớn đã xuất hiện từ thập niên 1960 trong sáng kiến "Forward Thrust". Đến năm 1976, chính quyền đã có thỏa thuận lịch sử: khi xây lại cầu phao I-90, làn đường giữa sẽ được thiết kế sẵn để chuyển đổi thành đường sắt trong tương lai. Tầm nhìn xa vãi!
Sau nhiều năm chờ đợi, tuyến Crosslake Connection thuộc Sound Transit 2 Line đã chính thức hoạt động thương mại rồi đó!
Tuyến đường sắt dài hơn 29 km này rút ngắn thời gian di chuyển giữa trung tâm Seattle và khu công nghệ Bellevue/Redmond xuống chỉ còn khoảng 25 phút. Quan trọng hơn, nó hoàn toàn không bị ảnh hưởng bởi tình trạng tắc đường vào giờ cao điểm trên I-90. Đi làm giờ tan tầm mà không phải ngồi trong xe nhìn đuôi xe đằng trước - mơ ước của bao người đi làm!
Nguồn: soha.vn
