Ae game thủ hay phải "cày cuốc" ban đêm mà thiếu ánh sáng chắc biết cái khổ của việc phải dò mò bàn phím là như nào rồi đúng không? Bàn phím có đèn LED thì xịn xò thật, nhưng giá thành lại "không thân thiện" với túi tiền chút nào. Trong khi đó, huyền thoại bàn phím Mitsumi của hội "nghèo nhưng có chí" hoàn toàn có thể biến hóa thành bàn phím gaming có đèn nếu ae khéo tay một tí!
Nếu chỉ cần đủ ánh sáng để chiến game trong đêm tối thôi, thì việc tự chế đèn cho bàn phím sẽ hợp lý hơn nhiều đấy. So với mấy con bàn phím hiệu mấy triệu đồng, thì chỉ cần 1 em Mitsumi cũ và vài bóng LED trắng chưa đến 5k đồng là đã có thể làm được rồi - quá hời cho anh em ít tiền phải không nào!
Các bước thực hiện nè các bro:
Bài viết này mình sẽ dùng chiếc bàn phím Mitsumi "huyền thoại quán net" làm "chuột bạch" nhé, còn các loại bàn phím khác ae cũng áp dụng tương tự được á!
Bước 1: Mổ bàn phím thôi nào!

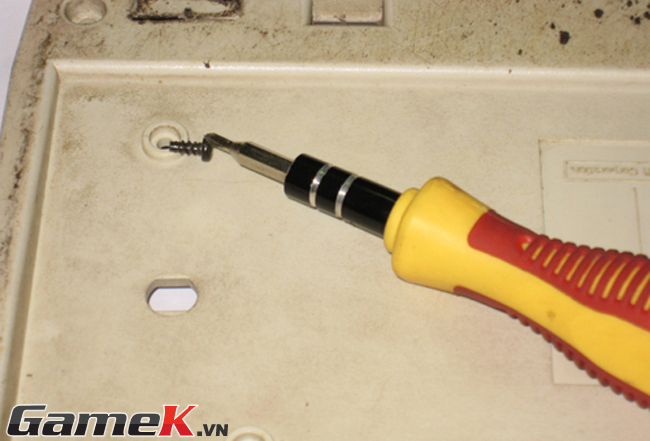

Đầu tiên ae hãy vặn hết tất cả vít ở mặt sau bàn phím ra. Nếu là bàn phím mới thì nhớ check kỹ các vị trí có dán tem bảo hành để tháo hết vít cho đúng, tránh làm gẫy chốt bàn phím là ăn đòn đấy!

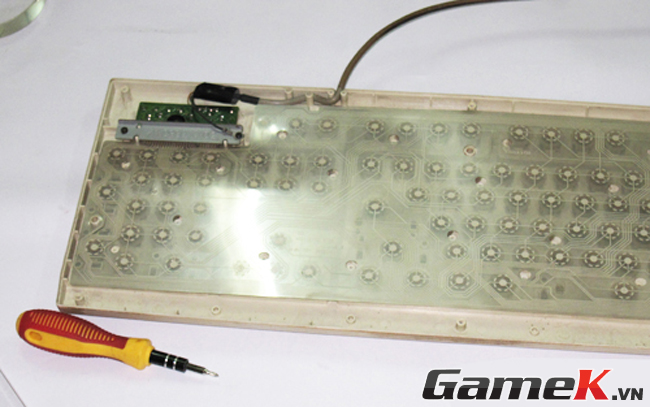

Khi đã tháo được phần lưng bàn phím, ae sẽ thấy phần "nội tạng" bên trong em "huyền thoại" này. Phần chúng ta cần quan tâm chính là phần mạch điện nhỏ xíu nằm ở góc bàn phím đó.

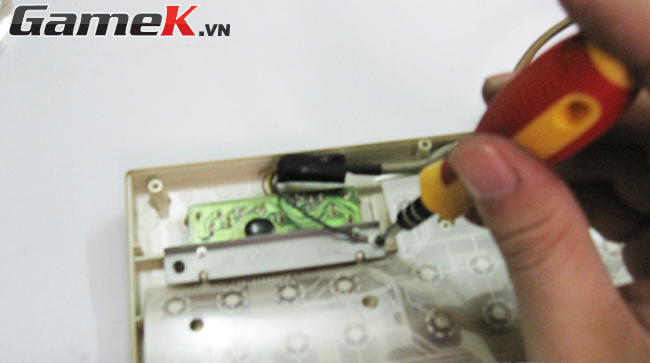

Dùng tuốc nơ vít 4 cạnh tháo thanh thép giữ bảng mạch ra nha.
Bước 2: Lấy nguồn điện thông minh

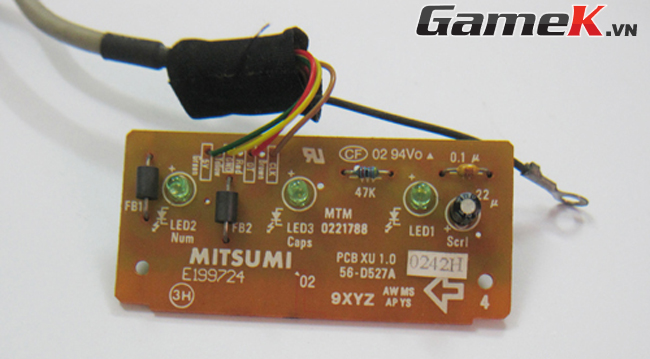

Khi tháo hết vít giữ, ae sẽ lấy được phần mạch điện siêu đơn giản của bàn phím. Tại đây ae sẽ thấy 3 chiếc đèn báo của 3 nút Num Lock, Caps Lock và Scroll Lock. 3 em đèn này chính là LED sử dụng điện thế 4,5V đấy.
Trên thực tế nguồn điện trong các dây dẫn bàn phím thường là 5V, nhưng có lẽ khi qua hệ thống mạch của bảng mạch thì điện thế đã giảm đi một tý. Vì thế tốt nhất là nên lấy trực tiếp điện từ chân đèn LED báo này thay vì lấy từ dây dẫn nha các bạn!
Đồng thời việc lấy điện sau khi qua mạch điều khiển sẽ giúp ae dễ dàng bật tắt đèn bằng các phím Lock trên bàn phím luôn. Chúng ta sẽ chọn 1 đèn trong số 3 đèn để chế đèn LED vào. Thường thì đèn ít dùng nhất là đèn Scroll Lock nên pick em này là hợp lý nhất (trong bài này mình demo trên phím Num Lock, về cơ bản 2 phím Scroll Lock và Num Lock không khác gì nhau đâu).
Bước 3: Tháo đèn cũ và chuẩn bị thay thế

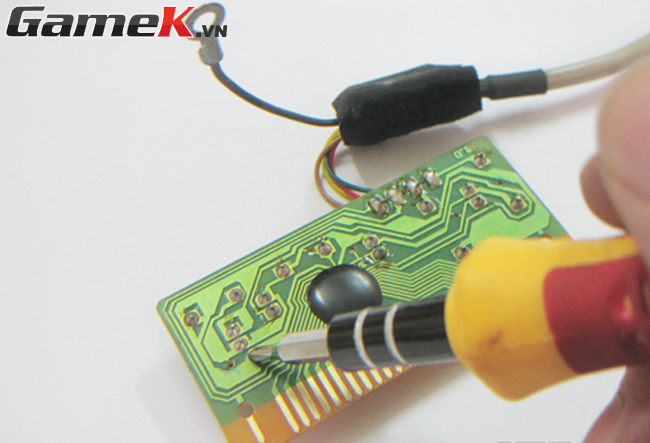

Kẹp chặt bảng mạch và dùng mỏ hàn nung chảy chân mối hàn ở đèn LED, tay còn lại vừa kéo vừa lắc để rút bóng đèn ra khỏi bảng mạch cho trơn tru.
Sau khi tháo đèn, ae để ý ở mặt kia của bảng mạch có ký hiệu dấu + và dấu - thể hiện chiều của đèn LED nhé. Khi thay đèn LED trắng vào vị trí này ae cũng phải chọn đúng chiều cho đèn đấy!
Bước 4: Hàn dây dẫn ra ngoài
Dùng một sợi dây điện nhỏ làm dây dẫn đèn LED ra ngoài bàn phím. Tips nhỏ: ae nên chọn loại dây có 2 màu để dễ nhớ chiều của đèn khi đã dẫn dây ra ngoài nha!
Tiến hành hàn dây dẫn vào vị trí vừa tháo đèn báo cũ ra, nhớ xem kỹ chiều để tránh phải đảo chiều đèn sau này - mất công lắm!
Khi đã hàn xong cả 2 dây thì ae dán bịt các đầu dây không sử dụng lại để tránh chạm điện. Và kết quả tạm thời sẽ ra dáng rồi đấy!
Từ vị trí này ae có thể chia dây nối theo nhiều nhánh tùy theo số đèn mà muốn lắp, nhưng nhớ là các bóng phải được mắc song song với nhau để đảm bảo hiệu điện thế trên các bóng không đổi nha. Lắp lại bảng mạch của bàn phím vào vị trí cũ và cố định lại bằng vít.
Bước 5: Dẫn đèn ra ngoài
Để dẫn đèn ra ngoài, ae cần khoan 1 lỗ nhỏ trên vỏ bàn phím. Nếu không quá cầu kỳ về thẩm mỹ thì ae có thể dùng ngay mỏ hàn nhiệt để đục 1 lỗ - rất dễ dàng và tiện lợi luôn!
Luồn dây nối vừa tạo ra mặt ngoài bàn phím qua lỗ nhỏ vừa đục.
Nếu cảm thấy 1 đèn không đủ sáng, ae có thể nối thêm 1 đoạn dây vào đây để kéo sang góc đối diện của bàn phím. Các dây dẫn ae hãy giấu hết vào bên trong bàn phím để đảm bảo thẩm mỹ nhé!
Vậy là đã xong phần "nội thất" của bàn phím rồi đó, ae có thể đóng nắp và vặn vít lại như cũ.
Bước 6: Hoàn thiện đèn LED
Ở đầu còn lại của dây dẫn, ae tuốt bỏ lớp vỏ nhựa và tráng thiếc lên dây đồng, rồi gắn đèn LED trắng sao cho đúng chiều đã đánh dấu bằng dây màu nha.
Cuốn băng dính cách điện sau khi hàn để đảm bảo an toàn khi sử dụng sau này - safety first mà! ️
Cuối cùng dùng 1 thanh thép nhỏ cắm vào lỗ dây và cuốn chặt băng dính với dây đèn để giữ cố định cho đèn.

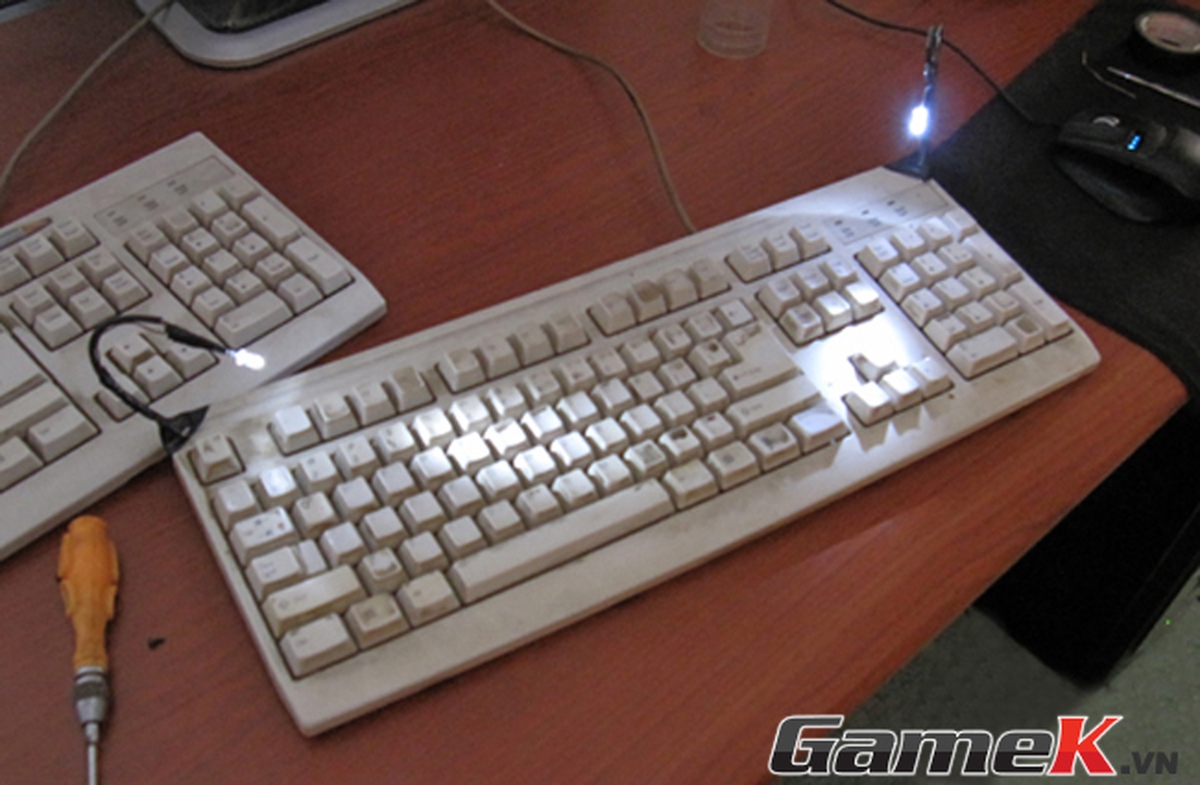

Vậy là xong công việc chế tạo bàn phím dùng trong đêm rồi đấy!
Thử nghiệm thôi nào!
Cách sử dụng loại bàn phím này không có gì đặc biệt đâu, ae chỉ cần cắm lại vào máy tính như bình thường, dùng nút Scroll Lock để làm công tắc bật tắt đèn là được.
