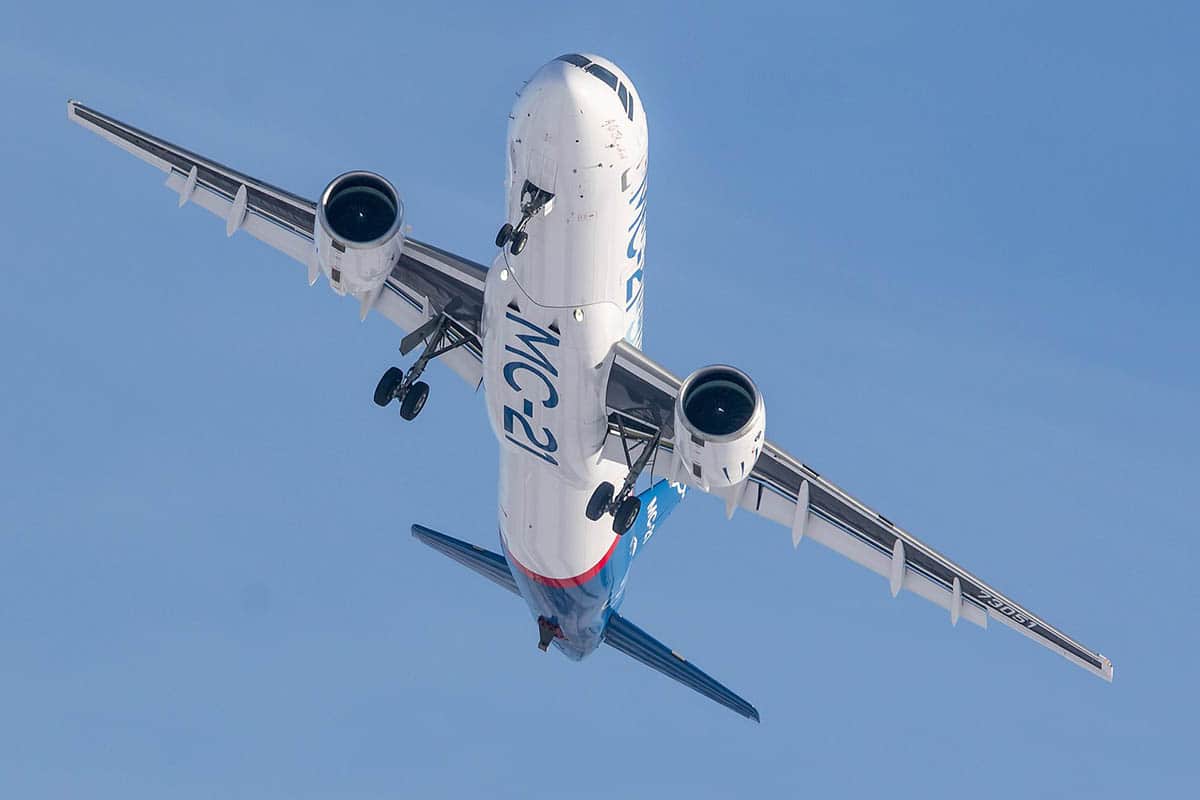

Ê có ai tò mò chưa, sao cái "cánh đen" của máy bay MC-21 nhà Nga lại khác biệt với những ông lớn Boeing 787 và Airbus A350 thế không? Hóa ra câu chuyện nằm ở công nghệ làm cánh composite carbon đấy, mà giờ đang có cuộc đối đầu epic giữa hai trường phái: truyền nhựa chân không vs thiêu kết trong lò hấp áp suất. Nghe xịn ngay!
Hai kiểu "nấu" vật liệu khác nhau
Trong ngành làm máy bay hiện đại, vật liệu composite siêu nhẹ siêu bền giờ là must-have rồi. Nhưng mà cách biến sợi carbon thành những cánh máy bay khổng lồ lại chia thành hai phe hoàn toàn khác nhau luôn.
Bên MC-21 của Nga (do Tập đoàn Hàng không Hợp nhất Nga làm), các anh kỹ sư tại nhà máy AeroComposite ở Ulyanovsk chọn công nghệ truyền nhựa chân không không cần lò hấp. Quy trình họ làm là: xếp từng lớp sợi carbon khô tạo hình, rồi bọc kín trong túi chân không, hút sạch không khí và bơm nhựa lỏng vào cho nó thấm đều, cuối cùng mới cho vào lò nướng bình thường để đóng cứng lại.
Còn team Boeing 787 Dreamliner và Airbus A350 thì trung thành với phương pháp truyền thống nhưng chuẩn xác vô đối: dùng máy tự động xếp vật liệu đã ngấm sẵn nhựa, xong đưa vào lò hấp áp suất cao để gia nhiệt. Các màng sợi carbon đã được tẩm sẵn nhựa sẽ được máy xếp theo đúng góc độ thiết kế, sau đó cho vào bình áp suất siêu to để ép chặt và đóng rắn ở nhiệt độ cùng áp suất cực khủng.
Bài toán tiền nong và làm được chi tiết to cỡ nào
Một trong những điểm mạnh nhất của phương pháp truyền nhựa chân không trên MC-21 là... tiết kiệm tiền đầu tư ban đầu đấy! Bỏ luôn cái lò hấp áp suất siêu to siêu đắt, tốn điện, chiếm chỗ, thế là giảm được hẳn chi phí hạ tầng.
Thêm nữa, sợi carbon khô và nhựa lỏng nguyên liệu cũng rẻ hơn mấy cuộn màng prepreg làm sẵn. Tuy phải bù tiền làm khuôn mẫu siêu chuẩn cho quy trình hút chân không, nhưng nhìn chung giải pháp của Nga vẫn thắng về mặt kinh tế thiết bị.

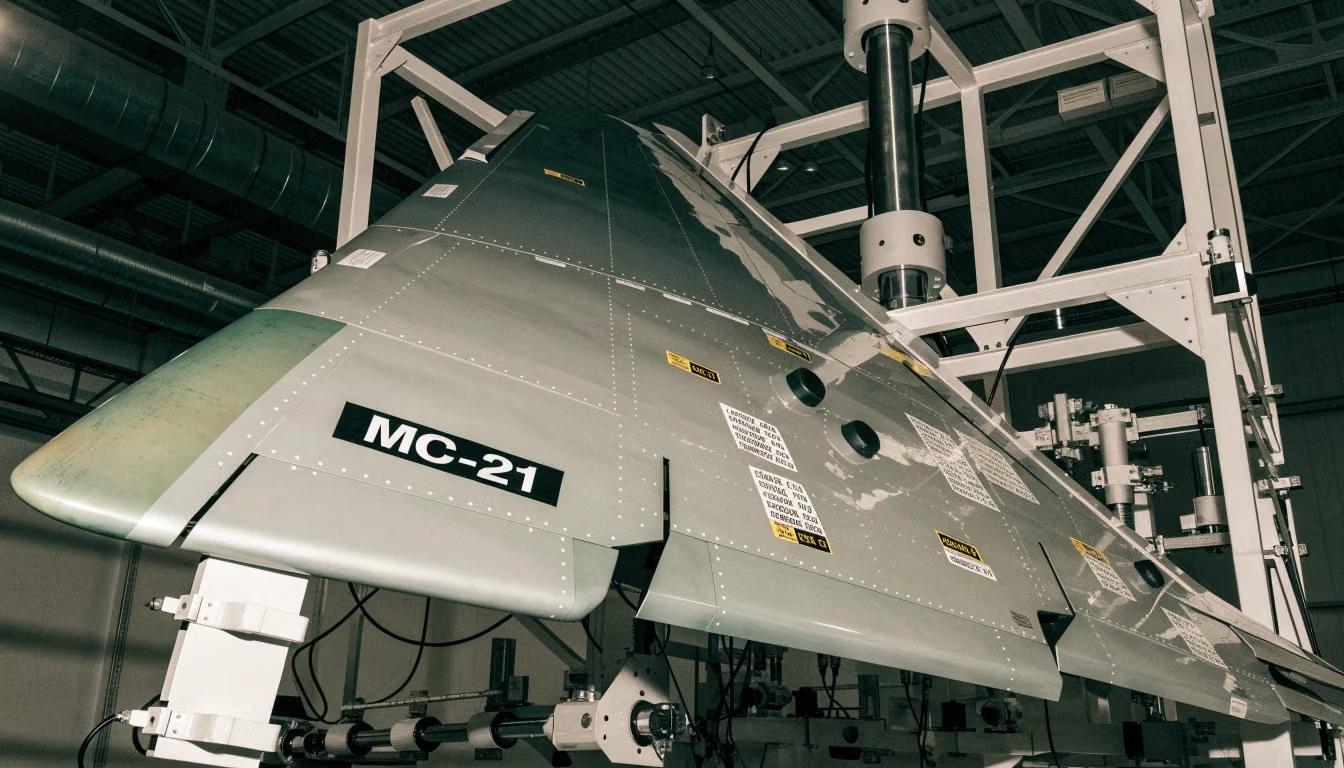

Về kích thước chi tiết thì đỉnh nha! Công nghệ truyền chân không giúp các nhà thiết kế không bị giới hạn bởi kích thước lò hấp. Nhờ đó mà AeroComposite đúc liền khối được những tấm vỏ cánh và cấu trúc hộp cánh size khủng cho MC-21. Tích hợp nhiều chi tiết nhỏ thành một mảng nguyên khối, bỏ được hàng nghìn đinh tán và mối nối, vừa nhẹ hơn vừa giảm công lắp ráp bằng tay.
Tuy nhiên Boeing và Airbus cũng chẳng kém cạnh gì đâu nhờ hệ thống rải băng sợi tự động siêu hiện đại. Các mảng vỏ cánh composite lớn của Boeing 787 hay Airbus A350 vẫn sản xuất thành công với ít mối nối nhất, nên cả hai phương pháp này đều ngang ngửa ở tiêu chí tích hợp quy mô lớn.
Nhẹ bền và challenge kiểm soát chất lượng
Cả hai công nghệ đều hướng tới một mục tiêu: tạo ra cấu trúc chất lượng cao, giúp máy bay tiết kiệm nhiên liệu và bay lâu hơn. Nhưng mà mỗi phương pháp lại gặp những thách thức kỹ thuật riêng trong việc kiểm soát chất lượng vật liệu.
Với quy trình truyền nhựa chân không trên MC-21, challenge lớn nhất là làm sao cho dòng nhựa chảy đều tăm tắp. Nếu tốc độ hoặc áp suất nhựa lỏng phân bố không đều trong túi chân không, bên trong chi tiết có thể xuất hiện bọt khí nhỏ hoặc vùng sợi "khô" chưa thấm đủ nhựa. Những lỗi này sẽ làm giảm sút khả năng chịu lực của cánh nên quy trình này đòi hỏi hệ thống cảm biến kiểm soát nhiệt độ và dòng chảy phải chuẩn chỉnh lắm.

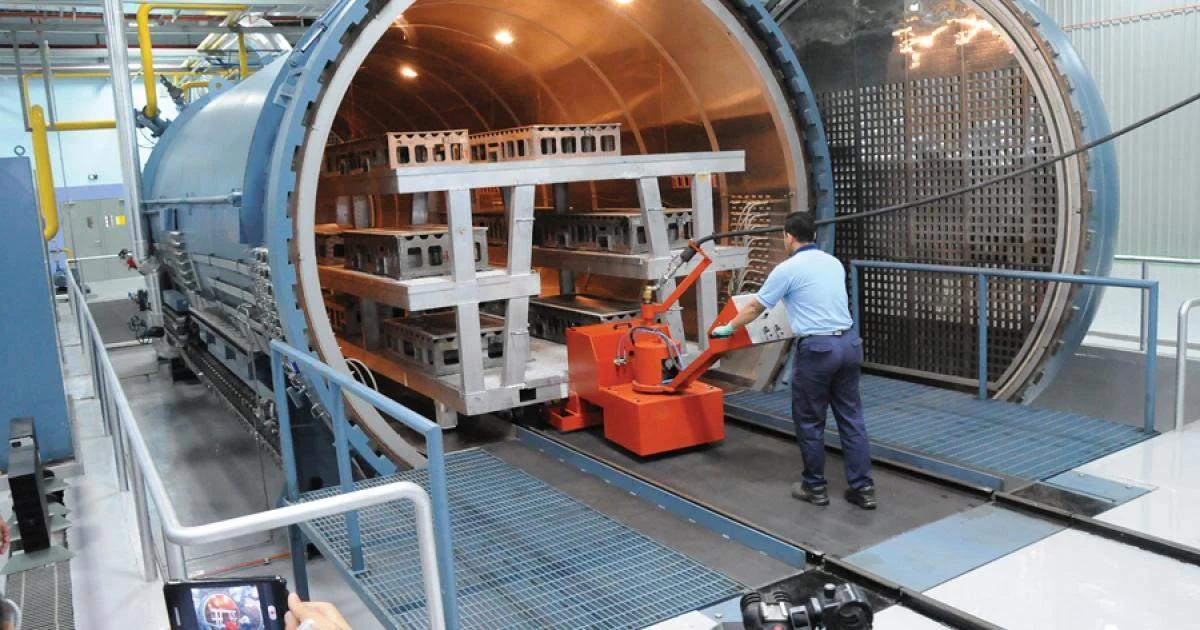

Trong khi đó, công nghệ lò hấp áp suất của Boeing và Airbus lại cho sự ổn định tuyệt đối về độ nén. Áp suất cao kết hợp nhiệt độ chuẩn xác trong lò hấp giúp loại bỏ triệt để bọt khí và ép chặt các lớp prepreg, tạo ra kết cấu composite có mật độ đồng nhất cực kỳ và khả năng chịu tải đã được chứng minh qua hàng chục triệu giờ bay rồi.
Độ "chín" công nghệ và sản xuất hàng loạt
Xét về độ trưởng thành công nghệ trong quy mô công nghiệp thì phương pháp đóng rắn bằng lò hấp của Boeing và Airbus áp đảo hoàn toàn. Chuỗi cung ứng toàn cầu cho vật liệu prepreg, máy rải sợi tự động và lò hấp khổng lồ đã được hoàn thiện qua nhiều thập kỷ rồi. Phương pháp này đảm bảo tính ổn định cao khi sản xuất hàng loạt với sản lượng hàng trăm chiếc mỗi năm luôn.
Tuy nhiên quy trình prepreg cũng có điểm yếu về logistics: vật liệu prepreg chưa đóng rắn bắt buộc phải được vận chuyển và bảo quản liên tục trong kho lạnh chuyên dụng ở nhiệt độ âm để tránh nhựa bị hỏng sớm.
Ngược lại, công nghệ truyền nhựa chân không cho cấu trúc chịu lực chính của máy bay thương mại như cánh MC-21 là bước đi táo bạo và hiếm hoi trong ngành hàng không dân dụng thế giới đấy!
Việc đưa thành công công nghệ này từ phòng thí nghiệm vào dây chuyền sản xuất thương mại thực tế là một bước tiến kỹ thuật ấn tượng của ngành chế tạo máy bay Nga. Tuy nhiên để đạt được tốc độ xuất xưởng cao và độ ổn định chuỗi cung ứng như hai đối thủ phương Tây, công nghệ này vẫn cần thêm thời gian thử thách qua quá trình vận hành thực tế.
Nguồn: soha.vn
