Máy pha cafe giờ đây đã trở thành bestie không thể thiếu ở quán cafe, nhà hàng, khách sạn, văn phòng và cả nhiều gia đình trendy. Chỉ cần một nút bấm, máy đã "biến hình" ra những tách espresso, cappuccino hay latte thơm phức với chất lượng ổn định cực kỳ. Nhưng đằng sau sự tiện lợi đó là cả một hệ thống cơ khí, điện và điện tử được thiết kế đồng bộ, hoạt động theo nguyên lý khoa học siêu chính xác nha!
Hiểu rõ nguyên lý hoạt động của máy pha cafe cùng sơ đồ mạch điện không chỉ giúp bạn sử dụng thiết bị hiệu quả mà còn hỗ trợ phát hiện sớm các sự cố, bảo dưỡng đúng cách và tiết kiệm đáng kể chi phí sửa chữa đó!
Đây cũng là kiến thức cực quan trọng đối với kỹ thuật viên, chủ quán cafe và những bạn mê tìm hiểu về công nghệ pha chế nè.

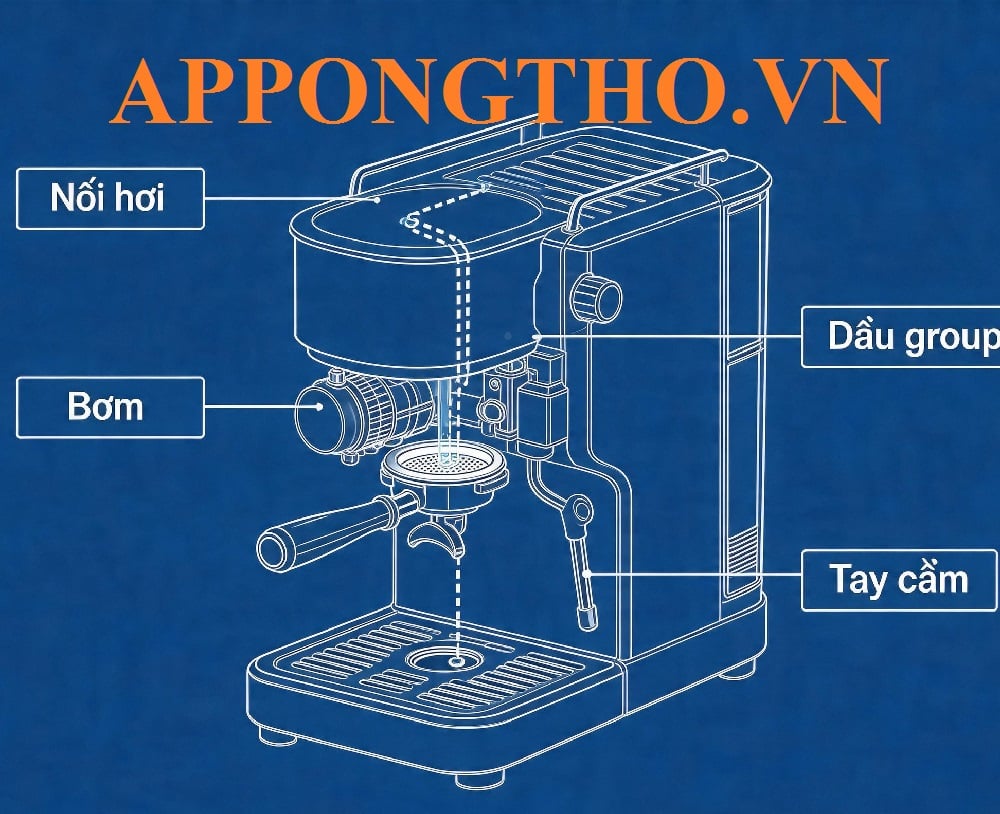

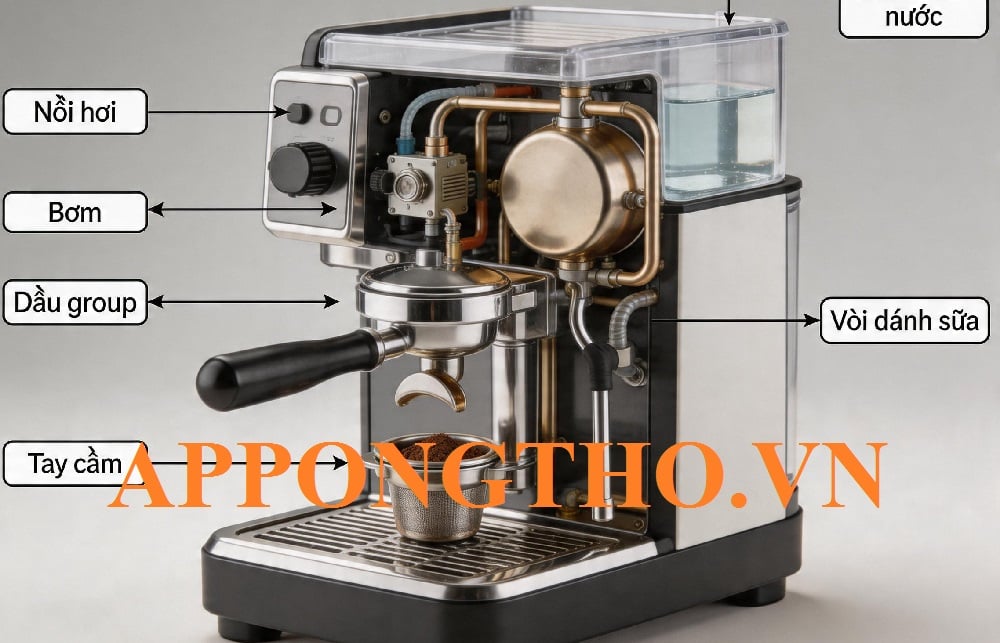

Cấu tạo cơ bản của máy pha cafe - Phân tích từng "nội tạng"
Mặc dù trên thị trường có nhiều dòng máy khác nhau như máy pha cafe nhỏ giọt, máy espresso bán tự động, máy tự động hay máy công nghiệp nhiều group, nhưng nhìn chung chúng đều bao gồm các bộ phận chính sau:
• Bộ nguồn và dây cấp điện
• Công tắc nguồn
• Bo mạch điều khiển
• Bơm áp lực
• Bình chứa nước hoặc hệ thống cấp nước trực tiếp
• Boiler (nồi hơi)
• Điện trở gia nhiệt
• Van điện từ
• Cảm biến nhiệt độ
• Cảm biến mực nước
• Đồng hồ áp suất
• Đầu pha (Group Head)
• Vòi đánh sữa
• Flow Meter đo lưu lượng nước
Mỗi linh kiện đều đảm nhiệm một nhiệm vụ riêng nhưng phối hợp chặt chẽ để tạo nên quy trình pha cafe hoàn chỉnh.
Nguyên lý hoạt động của máy pha cafe - Hé lộ "ma thuật" pha chế
Một chu trình pha cafe diễn ra qua nhiều bước liên tiếp cực kỳ.
1. Cấp nguồn điện
Khi bạn bật công tắc nguồn, điện áp 220V AC được cấp vào máy. Nguồn điện sẽ đi qua:
• Cầu chì bảo vệ
• Bộ lọc chống nhiễu
• Công tắc nguồn
• Bo mạch điều khiển
Bo mạch sẽ kiểm tra trạng thái của toàn bộ cảm biến trước khi khởi động hệ thống. Nếu phát hiện thiếu nước hoặc nhiệt độ bất thường, máy sẽ báo lỗi và không cho phép vận hành luôn á.
2. Gia nhiệt nước
Sau khi khởi động thành công, bo mạch cấp điện cho relay điều khiển điện trở. Điện trở bắt đầu chuyển điện năng thành nhiệt năng. Nhiệt lượng được truyền sang nước chứa trong Boiler.
Trong suốt quá trình này, cảm biến nhiệt (NTC hoặc Thermostat) liên tục gửi tín hiệu về bo mạch. Bo điều khiển sẽ duy trì nhiệt độ khoảng:
• 90–96°C đối với pha Espresso
• 120–135°C khi tạo hơi đánh sữa
Nhờ vậy nước luôn đạt nhiệt độ chuẩn chỉnh để chiết xuất cafe nha!
3. Người dùng chọn chế độ pha
Máy hiện đại thường cho phép lựa chọn:
• Espresso
• Double Espresso
• Cappuccino
• Latte
• Americano
• Nước nóng
Khi bạn nhấn nút, bo điều khiển sẽ kích hoạt toàn bộ chu trình pha.
4. Bơm tạo áp suất
Bo điều khiển đóng relay cấp điện cho bơm. Bơm rung hoặc bơm quay bắt đầu hút nước từ bình chứa.
Áp suất tạo ra thường dao động từ 9-15 bar. Đây là áp suất lý tưởng để chiết xuất espresso đó:
• Nếu áp suất thấp, cafe sẽ nhạt nhẽo
• Nếu áp suất quá cao, cafe sẽ bị cháy và mất hương vị luôn
5. Nước nóng đi qua cafe
Nước được bơm theo đường: Bình chứa → Bơm áp lực → Boiler → Group Head
Nước nóng dưới áp suất lớn sẽ xuyên qua lớp cafe được nén chặt trong khoảng 25-30 giây. Đây là khoảng thời gian tiêu chuẩn để tạo ra một ly Espresso chất lượng thơm ngon.
6. Kết thúc chu trình
Flow Meter sẽ đo lượng nước đi qua. Khi đủ định lượng, bo điều khiển sẽ:
• Tắt bơm
• Đóng van điện từ
• Ngắt relay
Máy trở về trạng thái chờ để sẵn sàng pha ly tiếp theo!
Nguyên lý tạo hơi đánh sữa - Bí kíp tạo bọt mịn màng
Đối với Cappuccino hoặc Latte, máy sẽ sử dụng hơi nước áp suất cao. Boiler tiếp tục được gia nhiệt lên khoảng 125–135°C. Lúc này nước chuyển thành hơi.
Khi mở vòi Steam:
• Van điện từ mở
• Hơi nước áp suất cao đi qua vòi đánh sữa
• Sữa được làm nóng đồng thời tạo lớp bọt mịn
Đây chính là bí quyết tạo nên những ly Cappuccino và Latte chuẩn phong cách Ý đó nha!

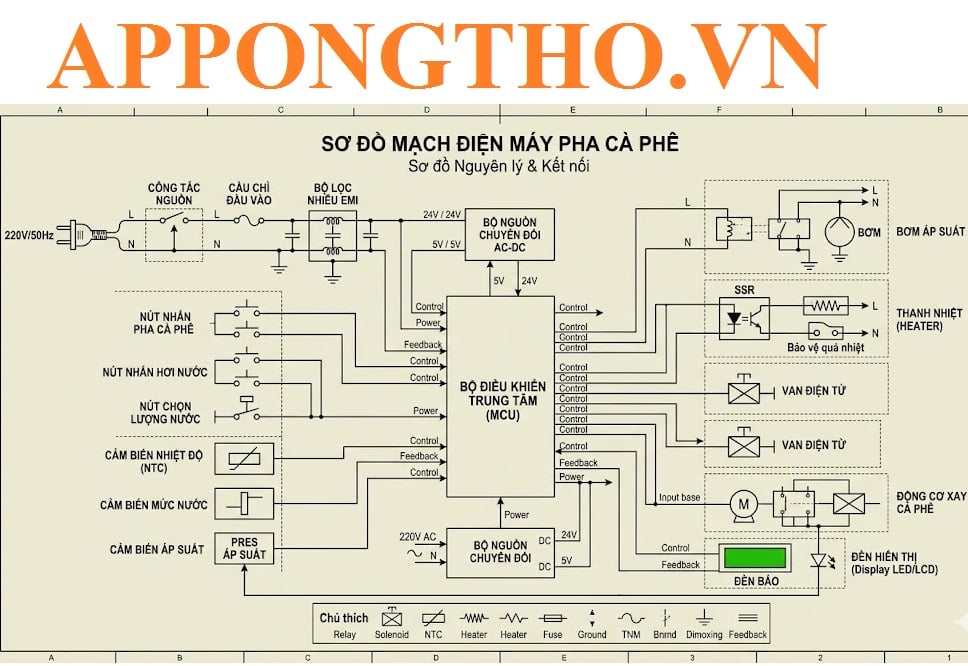

Sơ đồ mạch điện máy pha cafe - "Bản đồ" điện tử chi tiết
Một sơ đồ điện cơ bản có thể mô tả như sau:
Nguồn 220V AC → Cầu chì → Công tắc nguồn → Bo mạch điều khiển → phân nhánh đến Relay Heater (Điện trở → Boiler) và Relay Pump (Bơm áp lực → Van điện từ → Group Head → Ly cafe). Cảm biến nhiệt liên tục phản hồi về Bo điều khiển.
Ngoài các thành phần trên, nhiều dòng máy hiện đại còn có:
• Flow Meter
• Van an toàn
• Cảm biến áp suất
• Màn hình LCD
• Bộ nhớ chương trình
• Module WiFi
• Bộ điều khiển PID
Vai trò của bo mạch điện tử - "Bộ não" của máy
Bo mạch được xem là "bộ não" của máy pha cafe. Nó có nhiệm vụ:
• Điều khiển điện trở
• Điều khiển bơm
• Điều khiển van điện từ
• Nhận tín hiệu từ cảm biến
• Quản lý nhiệt độ
• Định lượng nước
• Điều chỉnh thời gian pha
• Báo lỗi
• Tự động vệ sinh
• Bảo vệ quá nhiệt
• Bảo vệ cạn nước
Một chiếc máy hiện đại có thể sử dụng hàng chục linh kiện điện tử để đảm bảo mọi thông số luôn chính xác cực kỳ!
Các lỗi thường gặp theo nguyên lý hoạt động - Trouble shooting 101
Khi hiểu sơ đồ điện, việc xác định nguyên nhân hỏng hóc sẽ dễ dàng hơn nhiều nha.
Máy không lên nguồn
Nguyên nhân có thể do:
• Đứt cầu chì
• Hỏng công tắc
• Dây nguồn bị đứt
• Hỏng bo nguồn
Máy không nóng
Có thể do:
• Cháy điện trở
• Relay không đóng
• Cảm biến nhiệt bị lỗi
• Thermostat hỏng
Máy không bơm nước
Nguyên nhân thường là:
• Bơm hỏng
• Tắc đường nước
• Van điện từ bị kẹt
• Hỏng relay
Máy pha rất chậm
Thường do:
• Đóng cặn trong Boiler
• Lưới lọc bị tắc
• Bơm yếu
• Áp suất thấp
Máy báo lỗi liên tục
Có thể liên quan tới:
• Cảm biến nhiệt
• Cảm biến nước
• Bo điều khiển
Máy bị rò nước
Nguyên nhân phổ biến gồm:
• Gioăng cao su lão hóa
• Van bị rò
• Ống silicon nứt
• Đầu nối lỏng
Bảo dưỡng máy pha cafe đúng cách - Tips chăm sóc "xịn sò"
Máy pha cafe làm việc trong môi trường nhiệt độ và áp suất cao nên cần được bảo dưỡng định kỳ để duy trì hiệu suất. Các công việc nên thực hiện gồm:
• Vệ sinh đầu pha sau mỗi ngày sử dụng
• Xả cặn Boiler định kỳ
• Làm sạch vòi đánh sữa ngay sau khi sử dụng
• Sử dụng nước đã lọc để hạn chế đóng cặn
• Kiểm tra áp suất bơm
• Thay gioăng cao su khi bị lão hóa
• Kiểm tra các đầu nối điện
• Vệ sinh cảm biến mực nước
• Kiểm tra relay và bo mạch định kỳ
Việc bảo dưỡng đúng quy trình không chỉ giúp máy hoạt động ổn định mà còn kéo dài tuổi thọ của bơm, điện trở và các linh kiện điện tử đó!
Khi nào nên nhờ kỹ thuật viên kiểm tra?
Đối với những lỗi đơn giản như vệ sinh đầu pha hoặc thay gioăng, bạn có thể tự thực hiện nếu có đủ kiến thức. Tuy nhiên, các sự cố liên quan đến bo mạch điều khiển, relay công suất, điện trở gia nhiệt, bơm áp lực hoặc hệ thống điện cần được kiểm tra bằng thiết bị chuyên dụng để tránh nguy cơ chập cháy và hư hỏng lan rộng nha.
Nếu máy có các biểu hiện như không lên nguồn, không gia nhiệt, mất áp suất, báo lỗi liên tục hoặc rò rỉ điện, nên liên hệ đơn vị sửa chữa uy tín để được kiểm tra.
App Ong Thợ là một trong những đơn vị cung cấp dịch vụ kiểm tra, bảo dưỡng và sửa chữa máy pha cafe tại Hà Nội.
Đội ngũ kỹ thuật viên thực hiện quy trình chẩn đoán theo sơ đồ mạch điện, kiểm tra từng bộ phận như nguồn điện, bo mạch, cảm biến, bơm, van điện từ và hệ thống gia nhiệt trước khi đưa ra phương án sửa chữa, giúp hạn chế thay thế linh kiện không cần thiết và đảm bảo thiết bị vận hành ổn định sau khi khắc phục.
Lời kết - Hiểu máy là yêu cafe hơn
Máy pha cafe là sự kết hợp giữa công nghệ cơ khí, thủy lực và điện tử hiện đại nhằm tạo ra những ly cafe đạt chất lượng ổn định. Việc hiểu rõ nguyên lý hoạt động cùng sơ đồ mạch điện giúp bạn sử dụng thiết bị đúng cách, bảo dưỡng hiệu quả và phát hiện sớm các dấu hiệu bất thường.
Đồng thời, đây cũng là nền tảng quan trọng để kỹ thuật viên chẩn đoán chính xác các lỗi phát sinh, nâng cao hiệu quả sửa chữa và kéo dài tuổi thọ của máy.
