Tủ điện chính là "trái tim" của mọi hệ thống điện, đặc biệt là các hệ thống điện công nghiệp nha mọi người! Chúng giúp quản lý, phân chia dòng điện và điều khiển các thiết bị điện một cách dễ dàng và hiệu quả hơn nhiều.
Việc gia công tủ điện cần tuân thủ nghiêm ngặt các tiêu chuẩn về chất lượng và kích thước để đảm bảo khả năng hoạt động an toàn cũng như đáp ứng yêu cầu của các hệ thống điện. Để đánh giá tiêu chuẩn của tủ điện thì có nhiều tiêu chí lắm, nhưng mình sẽ chia sẻ những tiêu chuẩn đánh giá thông dụng nhất để các bạn tham khảo nhé!
5 tiêu chuẩn cần đáp ứng của tủ điện

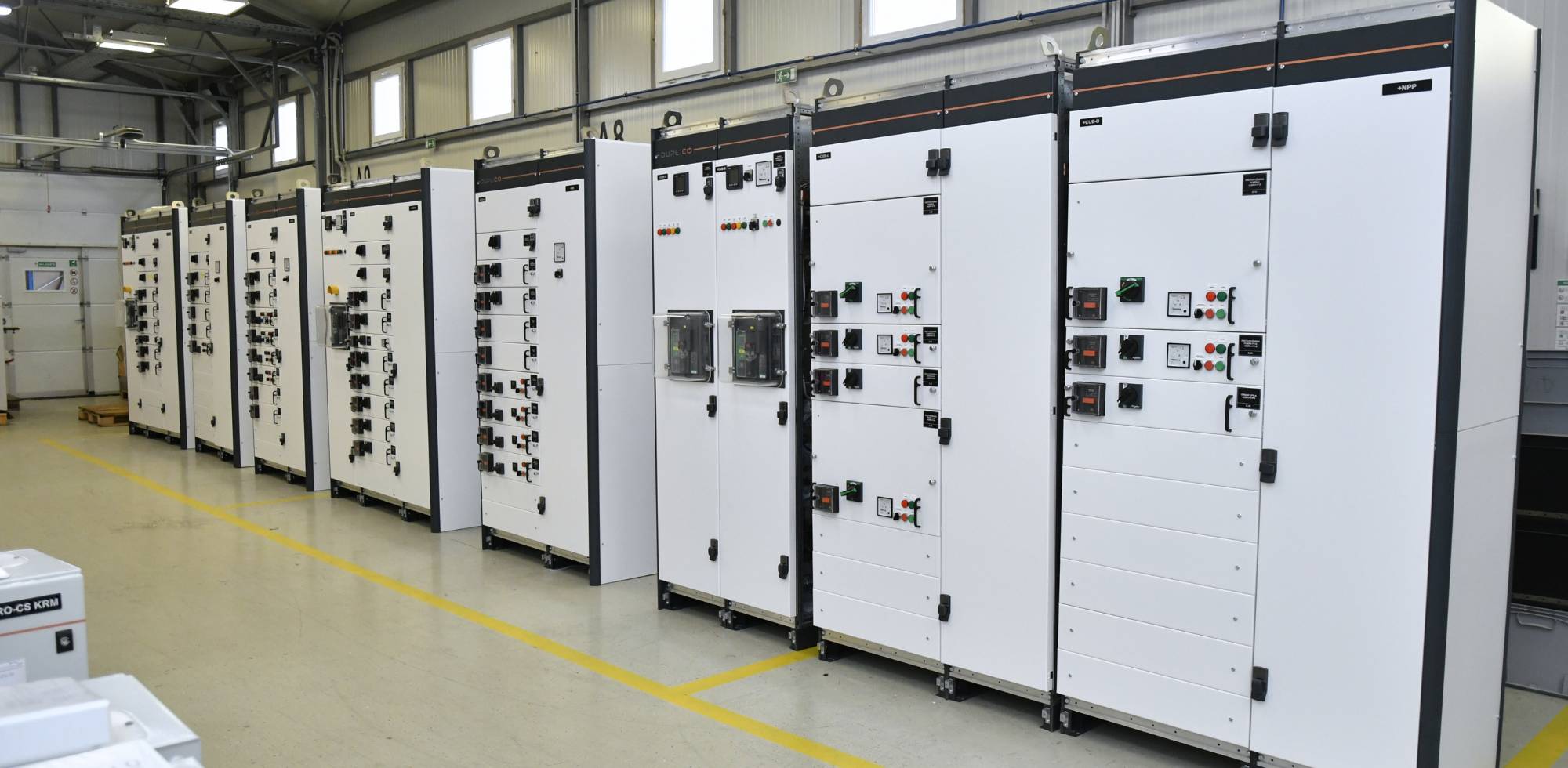

Tủ điện công nghiệp là loại tủ điện đòi hỏi độ bền cao và có thể làm việc chính xác, liên tục trong thời gian dài và trong môi trường khắc nghiệt (như ngoài trời, trong các nhà xưởng, khu công nghiệp, các tòa nhà...).
Tủ điện công nghiệp phải được thiết kế và lắp ráp theo các tiêu chuẩn sau đây nha:
1. Vỏ tủ điện
Vỏ tủ điện có thiết kế 1 hoặc 2 lớp cửa, làm bằng thép sơn tĩnh điện hoặc inox chất lượng (tấm inox 304 hoặc 316) nhằm đảm bảo độ bền, khả năng chống ăn mòn, gỉ sét, đặc biệt là trong môi trường ngoài trời hay ẩm ướt.
2. Nguồn điện
Nguồn điện vào ra là nguồn 1 pha 220VAC hoặc 3 pha 380VAC, dòng điện định mức: 10 ~ 6300A, dòng cắt 5 ~ 100kA, tần số 50/60Hz.
3. Tiêu chuẩn lắp ráp
Lắp ráp tủ điện phải tuân theo tiêu chuẩn IEC 60439-1, IEC 60947-2 (thiết bị đóng cắt hạ thế), IEC 61641 (ngăn ngừa sự cố hồ quang) và IEC 60529 (tiêu chuẩn cấp bảo vệ).
4. Kích thước tủ điện
Chiều cao từ 1m – 2m, chiều rộng từ 0.5 – 1.8m, độ dày từ 0.3 – 8mm
5. Cấp bảo vệ IP ️
Đây là tiêu chí quan trọng để đánh giá khả năng chống bụi, chống nước của tủ điện. Cấp bảo vệ thường có ký hiệu IP kèm theo 2 con số đi kèm (ví dụ: IP65) cho thấy khả năng bảo vệ của lớp vỏ.
Trong đó IP là Ingress Protection
Số thứ nhất (khả năng chống bụi):
• 0: Không bảo vệ
• 1: Các vật thể có đường kính lớn hơn 50mm
• 2: Các vật thể có đường kính lớn hơn 12mm
• 3: Các vật thể có đường kính lớn hơn 2.5mm
• 4: Vật thể có kích thước nhỏ nhưng đường kính lớn hơn 1mm
• 5: Không bảo vệ hoàn toàn, nhưng lượng bụi xâm nhập không ảnh hưởng đến sự hoạt động của thiết bị
• 6: Bảo vệ hoàn toàn trước sự xâm nhập của bụi
Số thứ 2 (khả năng chống nước):
• 1: Nước nhỏ thẳng đứng
• 2: Nước phun theo góc dưới 15 độ từ phương thẳng đứng
• 3: Nước phun theo góc dưới 60 độ từ phương thẳng đứng
• 4: Nước phun theo tất cả các hướng
• 5: Vòi phun nước áp suất thấp từ tất cả các hướng
• 6: Vòi phun áp suất cao tất cả các hướng
• 7: Bị nhúng nước tạm thời 15cm đến 1m
• 8: Chìm trong nước thời gian dài, áp suất cao
Một số tủ điện có thể có thêm con số thứ 3 đi kèm, con số này chỉ khả năng chống lại lực tác động từ phía bên ngoài với các cấp từ 0 – 6:
• 0: Không bảo vệ
• 1: Chịu lực tác động của vật 150g thả từ độ cao 15cm
• 2: Chịu lực tác động của vật 250g thả từ độ cao 15cm
• 3: Chịu lực tác động của vật 250g thả từ độ cao 20cm
• 4: Chịu lực tác động của vật 500g thả từ độ cao 40cm
• 5: Chịu lực tác động của vật 610g thả từ độ cao 1m
• 6: Chịu lực tác động của vật 2000g thả từ độ cao 1m
